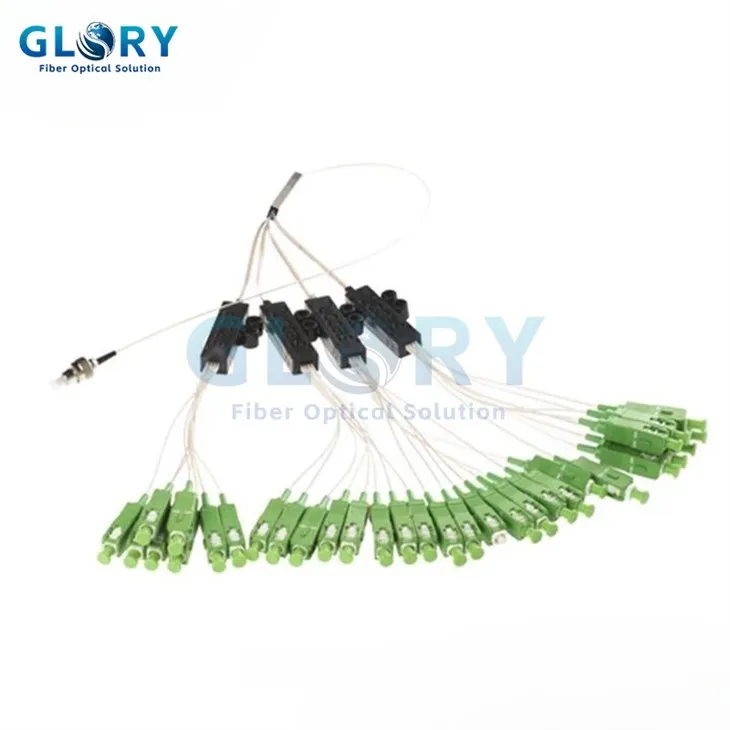

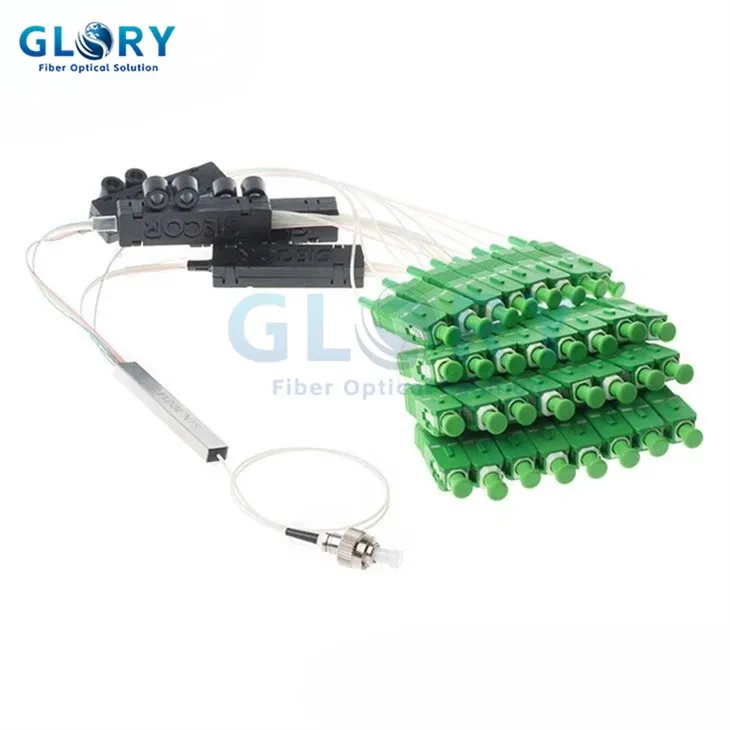

شريط الألياف الخائن

فاصل ألياف الشريط المروحة



إن خائن ألياف الشريط المروحة هو مكون ألياف ضيافي متخصص مصمم لتقسيم كبل ألياف الشريط عالي الكثافة (يحتوي على ألياف متعددة مرتبة في بنية مسطحة تشبه الشريط) إلى مجموعات فردية أو أصغر من الألياف. هذا الجهاز أمر بالغ الأهمية في بيئات الكابلات عالية الكثافة ، مثل مراكز البيانات أو شبكات الاتصالات ، حيث تكون الإدارة الفعالة وتوزيع الإشارات الضوئية ضرورية



تم تصميم PLC Splitters ذات إمكانية مروحة في المقام الأول للتطبيقات التي تتضمن {1}} تتوفر هذه المقساة في تكوينات مثل 1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 2 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، و 2 × 64. يمكن أيضًا دمج محولات الألياف في منافذ الإدخال/الإخراج من هذه المقسمة لتلبية متطلبات التحجيم المدمجة مع الحفاظ على الأداء البصري

تحديد:



المعلمة	وحدة		1×2	1×4	1×8	1×16	1×32	1×64
فقدان الإدراج في 23 درجة	الأعلى	ديسيبل	3.8	7.1	10.4	13.7	17.0	20.3
توحيد القناة	الأعلى	ديسيبل	0.5	0.6	1.0	1.3	1.5	1.7
بي دي إل	الأعلى	ديسيبل	0.2	0.2	0.3	0.3	0.4	0.4
تشغيل الطول الموجي	نانومتر	1260-1650
خسارة العودة	دقيقة	ديسيبل	55
الاتجاهية	دقيقة	ديسيبل	55
درجة حرارة التشغيل	درجة		-40-85
درجة حرارة التخزين	درجة		-40-85
نوع الألياف	-	-	G.657.A1 أو مخصصة
النوع الأساسي	البعد H×W×L	مم	4×4×40	4×4×40	4×4×40	4×4×50	4×7×50	4×12×60
900um نوع SFF	مم		4×7×60	4×7×60	4×7×60	4×12×60	6×20×80	6×40×100
نوع وحدة ABS	مم		10×80×100	10×80×100	10×80×100	18×80×120	18×80×120	18×115×140



البنية الداخلية لخسارة الألياف الشريطية



الميزات الفخامة ألياف الشريط PLC Fanout:



تم تصميم فاصل ألياف الشريط PLC Fanout لشبكات الألياف العالية الكثافة ، ويتميز ببنية مدمجة وقوية تتيح تقسيم كبلات الألياف الشريطية إلى الألياف الفردية مع الحفاظ على الحد الأدنى من فقدان الإدراج وموثوقية عالية. باستخدام تقنية دائرة Lightwave المستوية (PLC) ، فإنه يضمن نسب تقسيم موحدة في جميع منافذ الإخراج ، مما يوفر توزيع إشارة ثابت للتطبيقات مثل FTTH ومراكز البيانات وشبكات 5G. يقوم تصميم Flitter's Fanout بتبسيط إدارة الكابلات عن طريق نقل ألياف الشريط إلى وحدات فرعية أحادية الألياف يمكن التحكم فيها ، مما يقلل من تعقيد التثبيت والحفاظ على مساحة في البيئات عالية السعة. يوضح الجهاز مع مواد من الدرجة الصناعية والأختام المحكم ، ويوضح الاستقرار البيئي الاستثنائي ، ويعمل بشكل موثوق عبر نطاق درجة حرارة واسعة (-40 درجة +85) أثناء مقاومة الرطوبة والغبار والإجهاد الميكانيكي. متوافق مع أنواع الألياف المختلفة (EG ، SMF ، MM) وتكوينات الموصل (LC ، SC ، MTP) ، فإنه يدعم توسيع الشبكة القابل للتطوير والتوافق مع البنية التحتية الحالية. يحقق الخائن خسارة منخفضة تعتمد على الاستقطاب (<0.2 dB) and high return loss (>55 ديسيبل) ، تحسين سلامة الإشارة لنقل البيانات عالي السرعة.



• السكن المعياري للنشر المرن في لوحات التصحيح أو الإغلاق أو العبوات المثبتة على الحائط

• الألياف المشفرة بالألوان ووضع العلامات الواضحة للصيانة المبسطة واستكشاف الأخطاء وإصلاحها

• تكنولوجيا التعويض الحراري المتقدمة ضمان أداء مستقر في ظل ظروف متقلبة

• الامتثال للمعايير الأساسية لـ Telcordia gr -1209-

• تصميم التثبيت الخالي من الأدوات وخيارات الموصل المسبق قبل أن يقلل من تكاليف العمالة ووقت النشر

• حماية الألياف غير الحساسة للانحناء تقلل من الخسائر الدقيقة أثناء التوجيه الضيق

• اختبار صارم لمقاومة الاهتزاز ، وركوب الدراجات الحرارية ، والشيخوخة المتسارعة تلبي متطلبات شهادة الاتصالات العالمية



تطبيقات فاصل ألياف الشريط المعجب:



• الألياف إلى هذه النقطة (FTTX)

• الألياف إلى المنزل (FTTH)

• الشبكات البصرية السلبية (PON ، GEPON)

• شبكات المنطقة المحلية (LAN)

• تلفزيون الكابل (CATV)

• اختبار معدات
