صندوق إنهاء الألياف البصرية في الهواء الطلق



IP68 مربع إنهاء الألياف البصرية في الهواء الطلق



صندوق الإنهاء البصري للألياف الخارجية هو عبارة عن إغلاق نصف من الطراز مغلق ميكانيكيًا ومتواصل مسبقًا كمربع موصل أفقي. عادةً ما يتم استخدام تصميمها أحادي الطرف كعقدة مربع محور في محلول غير متكامل مسبقًا بالكامل ، مما يؤدي إلى تحويل الكابلات البصرية التقليدية إلى منافذ الإخراج SC/APC المفردة مسبقًا.



الفهرس الفني:



رقم النموذج	GL-JW003-10R	لون	أسود
سعة	10 النوى	تصنيف الحماية	IP68
مادة	pp+gf	مدخل/منفذ	2/10
البعد (مم)	355x215x132	وزن	2.27 كجم



رقم النموذج	GL-JW003-16R	لون	أسود
سعة	16 النوى	تصنيف الحماية	IP68
مادة	pp+gf	مدخل/منفذ	2/16
البعد (مم)	355x215x145	وزن	2.47 كجم



نظرة عامة على الإصدار الأكبر:



سمات:



• يتميز مربع الإنهاء البصري للألياف الخارجية بتصميم البطلينوس مع ختم ميكانيكي. يشتمل الجزء الخلفي من الصندوق على لوحة خلفية معززة ، مما يؤدي إلى تبسيط تصاعد القطب (باستخدام الطوق المتكامل). يتوفر لوحة خلفية اختيارية أيضًا.

• يوفر وظائف التوصيل والتشغيل: يستخدم كابلات إسقاط مسبقة الاتصال ، والقضاء على الربط الانصهار والحاجة إلى فتح المربع أثناء اتصال الخدمة.

• يتميز منافذ إدخال سريعة بتأمين الكبل الضوئي وختمه خارجيًا للتثبيت السريع.

• يدعم التثبيت متعدد الاستخدامات: القطب (باستخدام الطوق) ، أو الجدار ، أو حبلا (كابل جوي).

• مناسبة لبيئات التثبيت المتنوعة: فوق الأرض (الجوية) ، تحت الأرض ، التفاصيل ، والثقوب اليدوية.

• المادة: PP + GF (Polypropylene + الألياف الزجاجية). يوفر مقاومة للرطوبة ، عزل الماء ، عزل الغبار ، خصائص مضادة للشيخوخة ، ويحقق تصنيف حماية لـ IP68.

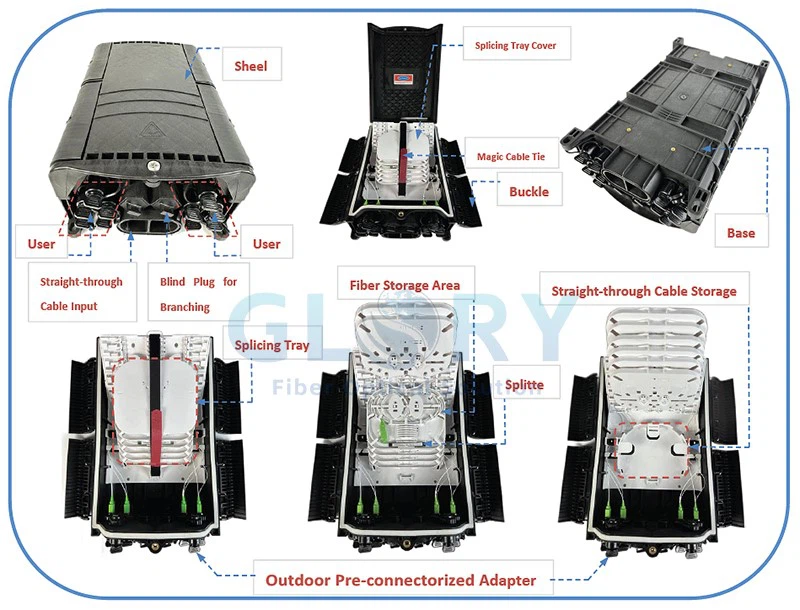

بناء:





تحديد:



رقم النموذج	GL-JW003-10R	GL-JW003-16R
سعة الأسلاك (محول مقاوم للماء SC/APC)	10	16
قدرة الربط (الوحدة: الأساسية)	72
PLC Splitter	2 أجهزة كمبيوتر من 1: 8 أو 1 PCS 1:16
نوع علبة الربط	R021 و R022
قدرة الربط لكل صينية	12 CORE و 2 PCS PLC (1: 4 أو 1: 8 أو 1:16)
مدخل الكابل البصري والخروج	1 PCS Port مناسب لكابل φ 6-18 مم مباشرة
	منافذ 2 PCS مناسبة لكابل المتفرعة 5-12 ملم
	10 SC/APC محول مقاوم للماء	16 SC/APC محول مقاوم للماء
وضع التثبيت	القطب/التثبيت على الجدار ، تركيب الكابلات الجوية
سيناريو التطبيق	فوق الأرض ، تحت الأرض ، ثقب/ثقب اليد
مواد	البلاستيك: معادن PP المقوى: الفولاذ المقاوم للصدأ 304
تصنيف مقاومة التأثير	IK10
وضع الختم	ميكانيكي
نوع المحول	SC/APC محول مقاوم للماء



المعلمات البيئية:



درجة حرارة التخزين	-40 درجة -+65
درجة حرارة التشغيل	-25 درجة -+70
الرطوبة النسبية	0 ٪ -93 ٪ (+40 درجة)
الضغط الجوي	70KPA-106KPA



معلمات الأداء:



محول	محول الإدراج فقدان	أقل من أو يساوي 0.2 ديسيبل
	إعادة تواجد المتانة	>500 مرة



بنية علبة الربط لصناديق إنهاء الإنهاء البصري للألياف الخارجية:

تحديد:



غرض	R021	R022
قدرة الربط لكل صينية (جوهر)	12	12
قدرة تثبيت PLC	2PLC (1: 4 أو 1: 8) / 2 أجهزة كمبيوتر من 1: 8	1PLC (1:16)
الأبعاد (HXWXD MM)	133 x 125 x 8	133 x 125 x 8
وزن صافي (ز)	27	27
مادة	PC+ABS	PC+ABS
لون	أبيض	أبيض



نوع التثبيت:

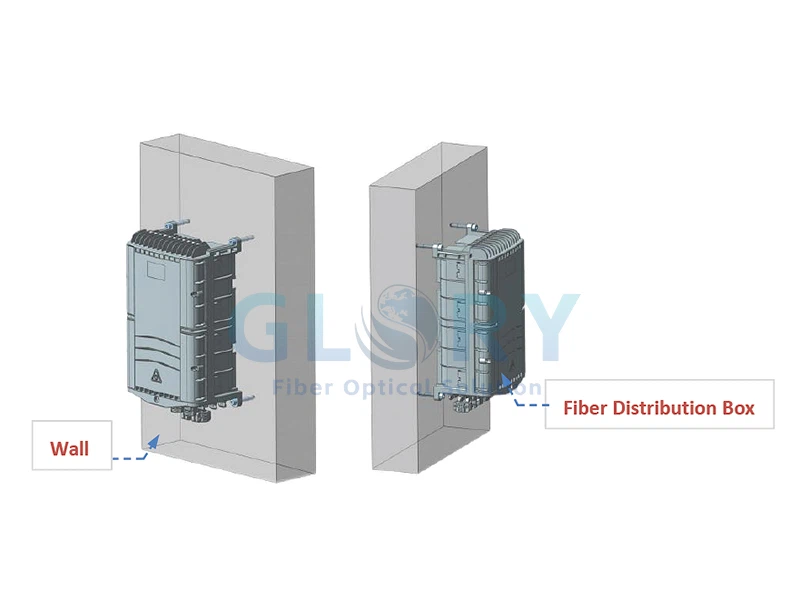

• التثبيت المثبت على الحائط

• التثبيت المثبت على القطب

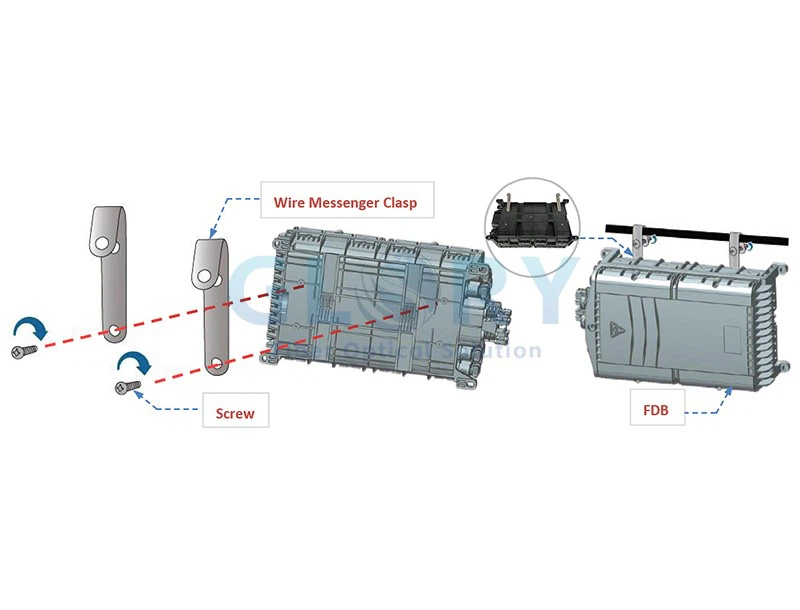

• تثبيت رسول الأسلاك

• تثبيت شريحة تخزين الألياف
