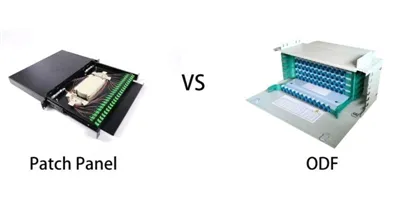

ما وراء السطح: لماذا يعد ODF أكثر من مجرد لوحة تصحيح كبيرة
Mar 27, 2026| ما الذي تفعله لوحة التصحيح: الواجهة المرئية
تتمتع لوحة تصحيح الألياف الضوئية القياسية بمهمة مركزة ومحددة جيدًا-وهي: الإنهاء والاتصال المتبادل-.
وهي عبارة عن لوحة معيارية، يبلغ ارتفاعها عادةً 1U أو 2U، ومصممة لتناسب حامل المعدات القياسي مقاس 19-بوصة. مكوناته الأساسية هي منافذ المحول -LC، أو SC، أو MPO، أو أنواع الموصلات الأخرى-المثبتة على اللوحة الأمامية. يتم إنهاء الكابلات التي تدخل اللوحة عند هذه المنافذ، مما يؤدي إلى إنشاء واجهة واضحة ومنظمة حيث يمكن للفنيين توصيل أسلاك التصحيح لتوصيل المعدات.
ما تتضمنه لوحة التصحيح عادةً:
• منافذ محول للتوصيل المتقاطع-.
• تثبيت الكابل الأساسي
• تصميم مضغوط وفعال-في المساحة
ما لا تتضمنه لوحة التصحيح عادةً:
• حماية لصق دائمة لكابلات التغذية
• تخزين منظم للألياف الزائدة
• تركيب-مدمج لمقسمات PLC
• مانع تسرب دخول الكابلات المتعددة-للكابلات ذات القطر-الكبير
• سعة قابلة للتطوير تتجاوز عدد المنافذ الثابتة
بالنسبة إلى البيئات البسيطة-مثل حامل معدات واحد في مركز بيانات، أو خزانة اتصالات صغيرة-فغالبًا ما تكون لوحة التصحيح هي الأداة المناسبة. فهو يوفر واجهة نظيفة دون تعقيد غير ضروري.
ولكن عند استخدام لوحة التصحيح في دور يتطلب المزيد، تصبح القيود واضحة بسرعة.
ما يفعله ODF: النظام الكامل
ODF ليس مكونًا واحدًا. إنه إطار عمل-نظام كامل تم تصميمه لإدارة دورة حياة الألياف بالكامل في عقدة شبكة مركزية. عندما توفر لوحة التصحيح نقطة اتصال، يوفر ODF منزلاً.
فيما يلي الإمكانيات الخمس التي تميز ODF بشكل أساسي عن لوحة التصحيح:
1. حماية لصق متكاملة
في أي شبكة مصنعية خارجية، يجب ربط كابلات التغذية التي تدخل إلى مكتب مركزي أو نقطة توزيع بشكل دائم بالضفائر التي تتصل بمنافذ المحول. تعد هذه التوصيلات أكثر -النقاط الأكثر أهمية وضعفًا-في الشبكة.
لا تحتوي لوحة التصحيح على أي شرط للربط. يجب إجراء التوصيلات في مكان آخر، غالبًا في حاويات توصيل منفصلة مثبتة في مكان ما على الحامل، مما يؤدي إلى تثبيت غير متصل وفوضوي.
ومع ذلك، يتضمن ODF صواني لصق مخصصة مدمجة مباشرة في الإطار. تحمي هذه الصواني كل وصلة انصهار باستخدام الأكمام المنكمشة بالحرارة-، وتنظيمها لسهولة التعرف عليها، وتأمينها ضد الاهتزاز والحركة. والنتيجة هي حل نظيف ومتكامل حيث يعيش الربط والإنهاء معًا في نظام واحد.
2. تخزين الألياف الركود
لا تصل كابلات الألياف الضوئية أبدًا إلى الطول الصحيح تمامًا. هناك دائمًا ارتخاء إضافي يجب تخزينه-ملفوفًا بعناية، وحمايته من مكامن الخلل، والحفاظ عليه في نصف قطر الانحناء المناسب لمنع -الانحناءات الدقيقة التي تسبب فقدان الإشارة.
لا تحتوي لوحة التصحيح على مساحة للتخزين البطيء. ينتهي الأمر بالألياف الزائدة بشكل ملفوف بشكل غير محكم خلف الحامل، وغالبًا ما يتم ربطها بشريط أو سحاب-بطرق تنتهك متطلبات نصف قطر الانحناء.
تم تصميم ODF مع تخزين منظم ومدمج. تسمح البكرات والأدلة وصواني التخزين المخصصة للفنيين بلف الألياف الزائدة وتأمينها بدقة، والحفاظ على نصف قطر الانحناء المناسب وحماية الألياف من أضرار التعامل معها في المستقبل.
3. تركيب الفاصل المتكامل
تعتمد شبكات FTTH وFTTx على مقسمات PLC لتوزيع إشارة ضوئية واحدة على عدة مستخدمين. يجب أن يتم إيواء هذه المقسمات-سواء كانت 1x2 أو 1x4 أو 1x8 أو 1x16 أو 1x32 وحمايتها وتنظيمها داخل نقطة التوزيع.
لا تحتوي لوحة التصحيح على مخصصات للمقسمات. غالبًا ما يتم تركيبها خارجيًا بأقواس أو تُترك ببساطة مفكوكة داخل الخزانات، مما يؤدي إلى حدوث فوضى وزيادة خطر التلف أثناء الصيانة.
يشتمل ODF على فتحات تركيب مقسمة مخصصة، مصممة لحمل وحدات مقسم PLC القياسية بشكل آمن. تنزلق المقسمات في مكانها تمامًا مثل لوحات المحول، مما يؤدي إلى إنشاء تركيب نظيف واحترافي يسهل صيانته وتوسيع نطاقه.
4. إدارة دخول الكابلات بشكل احترافي
عند نقطة التوزيع المركزية، تدخل كابلات التغذية ذات القطر الكبير- المتعددة إلى الإطار من مسارات المصنع الخارجية. تحمل هذه الكابلات عناصر ذات قوة شد كبيرة (الفولاذ أو خيوط الأراميد) ويجب تثبيتها بشكل صحيح لمنع التوتر من الوصول إلى الألياف الحساسة بالداخل.
توفر لوحة التصحيح عادةً فتحات صغيرة لدخول الكابلات مع تقليل الضغط إلى الحد الأدنى-وهو ما يكفي لكابلات التوصيل الداخلية، ولكن ليس لكابلات تغذية النباتات الخارجية.
تم تصميم ODF بأنظمة دخول قوية للكابلات. تضمن المشابك - شديدة التحمل، وحلقات الغلق، ونقاط تثبيت الأعضاء القوية المخصصة تثبيت كل كابل مدخل بشكل صحيح، وإغلاقه ضد الغبار والرطوبة، ومحميًا من قوى السحب.
5. قدرة قابلة للتطوير
تتميز لوحة التصحيح بكثافة منافذ ثابتة: 24 منفذًا في 1U، و48 منفذًا في 2U. إذا كنت بحاجة إلى المزيد من السعة، يمكنك إضافة لوحة أخرى-وأخرى وأخرى-لإنشاء مجموعة من الوحدات المنفصلة بمدخلات كبلات منفصلة وإدارة منفصلة.
تم تصميم ODF للقياس. تسمح الصواني المعيارية ولوحات المحولات القابلة للتبديل والإطارات القابلة للتوسيع بزيادة السعة من 24 ليفًا إلى 144 أو 288 أو حتى أكثر-كل ذلك ضمن نظام واحد موحد. عندما تزيد احتياجات السعة، يمكنك إضافة وحدات، وليس إطارات جديدة بالكامل.
لماذا يهم التمييز في الممارسة العملية
يؤدي اختيار لوحة التصحيح عندما تحتاج فعليًا إلى ODF إلى سلسلة من المشكلات التشغيلية:
• التوصيلات التي تُركت بدون حماية-معرضة للغبار والرطوبة والإزعاج العرضي
• تلتف الألياف الرخوة بشكل عشوائي-مما يؤدي إلى انحناءات دقيقة- تؤدي إلى انخفاض جودة الإشارة
• المقسمات المثبتة بشريط أو أربطة مضغوطة-تمثل كابوسًا للصيانة في انتظار حدوثه
• تم فتح نقاط دخول الكابلات-مما يسمح بدخول الغبار والرطوبة وحتى الآفات
• تتطلب توسيعات السعة إطارات جديدة بالكامل-مما يؤدي إلى إنشاء خليط من المعدات غير المتطابقة
هذه الاختصارات لا توفر المال. فهي تحول التكلفة من الشراء المسبق إلى العمليات طويلة الأمد-: حالات الفشل الأكثر تكرارًا، وساعات أطول لاستكشاف الأخطاء وإصلاحها، وارتفاع خطر انقطاع الخدمة، والاستبدال النهائي للبنية الأساسية التي لم يتم تصميمها مطلقًا لأداء دورها الفعلي.
قاعدة عملية للإبهام
استخدم لوحة التصحيح عندما تقوم بإنهاء الكابلات داخل حامل أو خزانة واحدة، حيث يتم التعامل مع جميع عمليات الربط والتخزين البطيء والتقسيم في مكان آخر-عادةً في حاوية ODF منفصلة أو حاوية توصيل.
استخدم ODF عندما تدير نقطة التوزيع المركزية لقسم الشبكة-حيث تدخل كابلات التغذية من الخارج، ويتم عمل التوصيلات، وإيواء المقسمات، وتنظيم الألياف لخدمة طويلة الأمد-في مواقع متعددة للاستقبال.
باختصار:لوحة التصحيح هي مكون مصمم لدور محدد ومحدود. ODF هو نظام مصمم ليكون بمثابة قلب شبكة توزيع الألياف لديك.
