كابل ألياف الطائرات بدون طيار

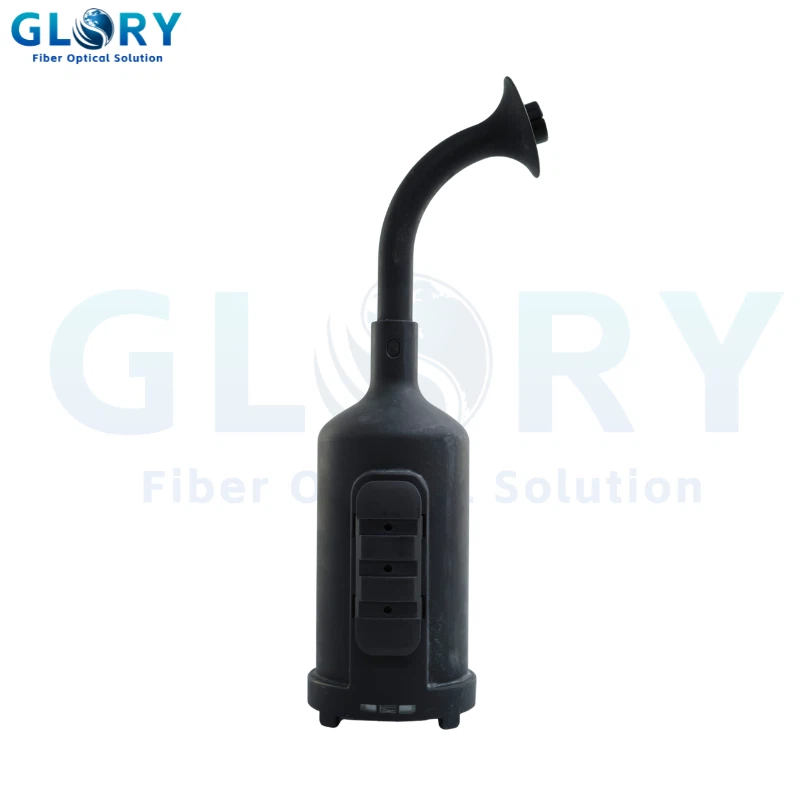

النموذج: GL09-GXT INNER LINDING AUV LIVE CABID
تمثل وحدة تخزين الألياف الضوئية GL09-GXT لطائرات بدون طيار أول نظام تخزين للألياف الضوئية القابلة لإعادة الاستخدام ، المصمم للنشر الجوي.
لدينا ثلاثة إصدارات لك للاختيار من بينها:
Ultra - Light and Fencible Light مع طلاء nano -.
معززة الراتنج الألياف المطلية.
Kevlar - الألياف المعززة.
- مقدمة المنتج
GL09-GXT AAV Cable Optic Cable
العسكرية - نظام تخزين الألياف البصرية القابلة لإعادة الاستخدام
تمثل وحدة كبلات الألياف الضوئية لـ GL09-GXT طائرة UAV أول نظام تخزين للألياف البصرية القابلة لإعادة الاستخدام في الصين مصممة خصيصًا لتطبيقات الطائرات بدون طيار.
تم تطوير هذا الإبداع من خلال التحول التكنولوجي للألياف البصرية -.
حل نقل بيانات الألياف الضوئية الثورية
مصممة لبيئات ساحة المعركة القاسية|anti - تداخل محسّن بنسبة 300 ٪|انتقال 30 كيلومتر
الميزات الرئيسية للمنتج
تعمل كجهاز تخزين مخصص للطائرات بدون طيار ، هدفه الأساسي هو أن يضم أليافًا ضوئيًا بشكل آمن مع ضمان سرعة نقل البيانات المرتفعة- عن طريق تصميم هندسي.
يضمن هذا التصميم الموثوقية التشغيلية في السيناريوهات المتطرفة ، سواء كان التنقل في بيئات ساحة المعركة المعقدة أو دعم مهام الاتصال في حالات الطوارئ.
يعتمد كبل الألياف الضوئي GL09 - gxt uav الألياف الضوئية في جوهر الألياف الداخلية لإعادة الاستخدام السريع. تتيح خوارزميات تحكم التوتر المتقدمة من خلال مناورات 360 درجة دون تشابك الألياف ، في حين أن معالجة الإشارات التكيفية تضمن 3 مللي ثانية و 10 جيجابت في الثانية النطاق الترددي أكثر من 30 كم.
تم إنشاؤه باستخدام بكرات PP+ABS ، فهو يحقق تخفيض الوزن بنسبة 40 ٪ و 15 - النشر الثاني لكابلات 10 أمتار. تم التحقق من صحة في 1000m - ، وبيئات رشيرة الملح ، و 50 درجة ، ومتانة من الملح البحري ، يضم نظام لصق 10000 دورة (<0.05% failure rate), making it critical for modern UAV fleets requiring precision, stealth, and battlefield resilience.
تطبيقات كابل الألياف الضوئية الطائرات بدون طيار
مستقر مضاد -
فحص الطاقة واستكشاف الطاقة
الألياف - بدون طيار ، الاستفادة من قدراتها المضادة - تداخل الكهرومغناطيسي (EMI) ومسافات نقل الطول الطويلة (10-100 كيلومتر) ، يمكن اختراق البيئات المعقدة مثل عالي النقل-.
وهي تنقل صور تعريف - وبيانات المستشعر في الوقت الحقيقي لتحديد المشكلات مثل تلف الخط والأخطاء في العازل.
على سبيل المثال ، في المناطق الباردة للغاية ، تضمن مقاومة درجة الحرارة المنخفضة- (عملية مستقرة في - 30 درجة) إصلاح الطاقة الشتوية الفعال. في استكشاف النفط ، يتيح النقل الألياف - البصرية لبيانات الرادار المخترقة الأرض استكشاف الموارد في المناطق البعيدة.
العمليات الزراعية الذكية
من خلال دمج أجهزة الاستشعار متعددة الأطياف ووحدات اتصال الألياف الضوئية ، تؤدي الطائرات بدون طيار تطبيق مبيدات الآفات الدقيق ومراقبة نمو المحاصيل.
تضمن مقاومة الألياف البصرية EMI نقل بيانات مستقرة في الأراضي الزراعية المعقدة الكهرومغناطيسية (على سبيل المثال ، بالقرب من خطوط الجهد العالية-). إلى جانب خوارزميات AI لتحليل صحة المحاصيل ، يحقق هذا النظام الإخصاب المتغير ، مما يقلل من استخدام مبيدات الآفات بأكثر من 30 ٪.
فيلم - التصوير الفوتوغرافي الجوي وإنقاذ الكوارث
في إنتاج الأفلام ، تتغلب الطائرات بدون طيار الألياف - على قيود الإشارة على الإرسال اللاسلكي التقليدي ، مما يتيح انتقالًا مستقرًا 4K/8K في المناطق المكتظة بالسكان أو البيئات الكهرومغناطيسية - (على سبيل المثال ، مواقع الانفجار).
أثناء إنقاذ الكوارث ، يكتشف اختراق الارتفاع (ارتفاعه 5-50 متر) علامات حيوية من خلال شقوق الأنقاض. يتم نقل بيانات التصوير الحراري في الوقت الفعلي عبر ألياف التداخل المضادة- ، مما يعزز معدلات البقاء على قيد الحياة أثناء نوافذ الإنقاذ الحرجة.
مواصفة.
| منتج تحديد |
البعد (قطر × الطول) |
الحد الأدنى: φ 123mm × 427 مم (± 5 مم) (مع قضيب التمديد) ؛ φ 123mm × 297 مم (± 5 مم) (بدون قضيب التمديد) الحد الأقصى: φ 155mm × 538 مم (± 5 مم) (مع قضيب التمديد) ؛ φ 155mm × 409mm (± 5mm) (بدون قضيب التمديد) |
|||||||||||
| الوزن (مع الألياف) | الحد الأدنى: 0.7 كجم (± 0.1 كجم) الحد الأقصى: 3 كجم (± 0.1 كجم) |
||||||||||||
| طول الألياف | 1 ~ 30km (تسامح الطول: -0.2 ~ +0.5 m) | ||||||||||||
| مواد تخزين الألياف مقصورة |
ص | ||||||||||||
| مادة الألياف المضادة - توجيه جهاز إصلاح القضيب والألياف |
PC+ABS | ||||||||||||
| مادة المشاهدة الخلفية الألياف وحدة |
الكمبيوتر الشخصي | ||||||||||||
| تكوين الموصل | 2 PCS FC/UPC موصلات | ||||||||||||
| درجة حرارة العمل | -18 ~ +85 درجة | ||||||||||||
| معلمات الألياف | نوع الألياف | G657A2 | |||||||||||
| قطر الألياف | 260μm (±15μm) | ||||||||||||
| وزن الألياف | 68 جم/كم | ||||||||||||
| قوة الشد الألياف | >55N | ||||||||||||
| لون الألياف | لون شفاف | ||||||||||||
| توهين الألياف | أقل من أو يساوي 0.5 ديسيبل/كم (1310 نانومتر) ؛ أقل من أو يساوي 0.4 ديسيبل/كم (1550 نانومتر) | ||||||||||||
| منتج تحديد |
البعد (قطر × الطول) |
الحد الأدنى: φ 123mm × 427 مم (± 5 مم) (مع قضيب التمديد) ؛ φ 123mm × 297 مم (± 5 مم) (بدون قضيب التمديد) الحد الأقصى: φ 155mm × 538mm (± 5mm) (مع قضيب التمديد) ؛ φ 155mm × 409mm (± 5mm) (بدون قضيب التمديد) |
|||||||||||
| الوزن (مع الألياف) | الحد الأدنى: 0.8 كجم (± 0.1 كجم) الحد الأقصى: 2.9 كجم (± 0.1 كجم) |
||||||||||||
| طول الألياف | 1 ~ 20km (تسامح الطول: -0.2 ~ +0.5 m) | ||||||||||||
| مواد تخزين الألياف مقصورة |
ص | ||||||||||||
| مادة الألياف المضادة - توجيه جهاز إصلاح القضيب والألياف |
PC+ABS | ||||||||||||
| مادة المشاهدة الخلفية الألياف وحدة |
الكمبيوتر الشخصي | ||||||||||||
| تكوين الموصل | 2 PCS FC/UPC موصلات | ||||||||||||
| درجة حرارة العمل | -18 ~ +85 درجة | ||||||||||||
| معلمات الألياف | نوع الألياف | G657A2 | |||||||||||
| قطر الألياف | 300μm (±15μm | ||||||||||||
| وزن الألياف | 100 جم/كم | ||||||||||||
| قوة الشد الألياف | >55N | ||||||||||||
| لون الألياف | لون شفاف | ||||||||||||
| توهين الألياف | أقل من أو يساوي 0.5 ديسيبل/كم (1310 نانومتر) ؛ أقل من أو يساوي 0.4 ديسيبل/كم (1550 نانومتر) | ||||||||||||
Kevlar - الألياف المعززة.
| منتج تحديد |
البعد (قطر × الطول) |
الحد الأدنى: φ 123mm × 427 مم (± 5 مم) (مع قضيب التمديد) ؛ φ 123mm × 297 مم (± 5 مم) (بدون قضيب التمديد) الحد الأقصى: φ 155mm × 538mm (± 5mm) (مع قضيب التمديد) ؛ φ 155mm × 409mm (± 5mm) (بدون قضيب التمديد) |
|||||||||||
| الوزن (مع الألياف) | الحد الأدنى: 0.9 كجم (± 0.1 كجم) الحد الأقصى: 4.5 كجم (± 0.1 كجم) |
||||||||||||
| طول الألياف | 1 ~ 15km (تسامح الطول: -0.2 ~ +0.5 m) | ||||||||||||
| مواد تخزين الألياف مقصورة |
ص | ||||||||||||
| مادة الألياف المضادة - توجيه جهاز إصلاح القضيب والألياف |
PC+ABS | ||||||||||||
| مادة المشاهدة الخلفية الألياف وحدة |
الكمبيوتر الشخصي | ||||||||||||
| تكوين الموصل | 2 PCS FC/UPC موصلات | ||||||||||||
| درجة حرارة العمل | -18 ~ +85 درجة | ||||||||||||
| معلمات الألياف | نوع الألياف | G657A2 | |||||||||||
| قطر الألياف | 350μm (±20μm) | ||||||||||||
| وزن الألياف | 240g/كم | ||||||||||||
| قوة الشد الألياف | >80N | ||||||||||||
| لون الألياف | لون شفاف | ||||||||||||
| توهين الألياف | أقل من أو يساوي 0.6db/km (1310nm) ؛ أقل من أو يساوي 0.5 ديسيبل/كم (1550 نانومتر) | ||||||||||||
التعليمات
س: ما هو أقصى مسافة للإرسال التي يدعمها هذا الكابل الألياف؟
A: يتراوح من 1 كم إلى 30 كم (واحد - ألياف الوضع) ، اعتمادًا على الطول الموجي (1310nm/1550nm) والظروف البيئية.
س: هل تؤثر درجة الحرارة الشديدة (على سبيل المثال ، -50 درجة) على الأداء؟
A: مزودة بدرجة حرارة الصف العسكري - - ، تعمل في غضون -50 درجة إلى +85 لأداء مستقر في البيئات القاسية.
س: هل ينطبق على الاستخدام المدني؟
ج: نعم ، تم نشرها في عمليات التفتيش على خط الطاقة (على سبيل المثال ، ارتفاع 500 كيلو فولت - خطوط الجهد) ، والاستجابة للكوارث (- الوقت HD) ، والمدن الذكية (مراقبة حركة المرور).
س: هل الألياف عرضة للتلف الناتج عن الانحناء أو التشابك؟
A: يستخدم G657A2 BEND - ألياف غير حساسة مع دائرة نصف قطرها الحد الأدنى من الانحناء 15 مم ، بالإضافة إلى عزل الأشعة فوق البنفسجية/للماء للتضاريس المعقدة.
س: هل يدعم النظام الحقيقي - التواصل ثنائي الاتجاه الوقت؟
ج: نعم ، يدعم نقل البيانات ثنائية الاتجاه (TTL/s. بروتوكولات ناقل) للأرض - إلى - ملاحظات أمر الطائرات بدون طيار.
س: هل تدعم تنسيق سرب الطائرات بدون طيار؟
ج: نعم ، عبر بروتوكولات مزامنة الكمون المنخفضة-
س: ما هي تكاليف الصيانة والاستبدال؟
A: التصميم المعياري: يمكن استبدال الأقسام التالفة بسرعة دون استبدال النظام الكامل- ؛
المتانة: على قيد الحياة 10000 دورة الانحناء (معدل الفشل<0.05%) .
