om4 pigtral

النموذج: OM4 Pigtail Multifiber Optic Cables - 6 strand Fiber SC Multimode 50\/125 OM4 ، 100 gig - 900 µm ، colored 6-
حزم ألياف الألياف البصرية الجاهزة لتصوير OM4 هي منتهية المصنع والوجه النهائي لتلبية معايير الصناعة. تم تصميم هذه الأنصاف المصنوعة لإنهاء كابلات الألياف السائبة من خلال الربط الميكانيكي أو الانصهار ، مما يتيح الإنهاء الحقل السريع مقارنة بأسلوب التوصيل التقليدي الأكثر تقليديًا.

إرسال التحقيق

مقدمة المنتج

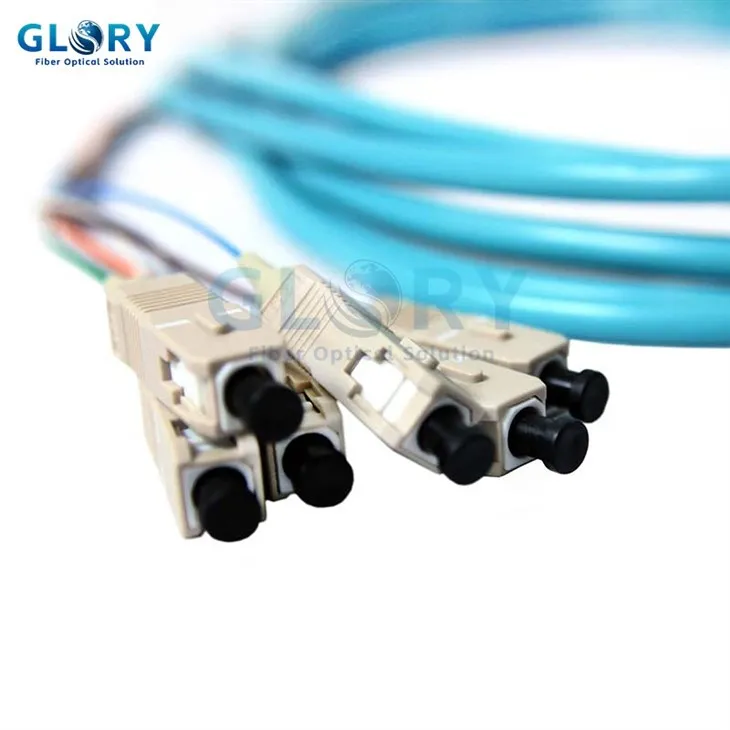

SC Multimode 50\/125 OM4 Pigtain

تتوفر حزم الألياف البصرية الخاصة بالألياف البصرية الجاهزة للتقسيم في مجموعات من 6 أو 12 أليافًا. يتم ترميز كل موصل إلى معايير TIA ، وكل نهاية موصل مصحوبة مصنفة المصنع بفقدان إدخال نموذجي أقل من {7}}. تتوفر هذه الأنصاد المصنوعة من المتغيرات الواحدة الواحدة و Multimode (OM1 أو OM2 أو OM3 أو OM4) ، متوافقة مع أنواع موصل ST أو SC أو LC أو FC.

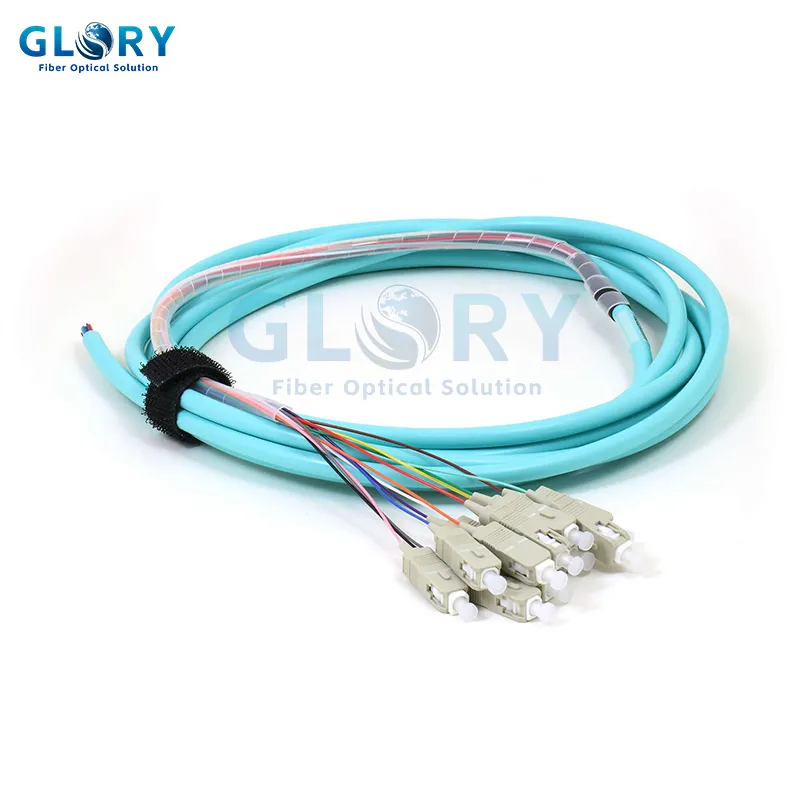

يبلغ طول حزم OM4 Pigtrals القياسية 3 أمتار ولكن يمكن طلبها حسب الطلب. تتضمن كل حزمة غلاف حلزوني لسهولة إدارة المجال. يتم إنهاء كل حبلا على طرف واحد ، في حين أن الطرف الآخر يترك حادة للربط إلى كابل الإسقاط ، مما يلغي الحاجة إلى الإنهاءات الميدانية المزعجة. مصنوعة من الألياف الألياف OM4 مصحوبة بالآلة ، مما يضمن انخفاضًا كبيرًا في فقدان الضوء مقارنةً بتلميع المجال اليدوي.

تحديد:

غرض	SM (وضع واحد)			مم (multimode)
نوع كابل الألياف	G625D/G655/G6571A/G657A2			OM1	OM2\/OM3\/OM4
قطر الألياف (أم)	9/125			62.5/125	50/125
IL (DB)	أقل من أو يساوي 0. 3			أقل من أو يساوي 0. 1
نوع الكابل	Simplex ، دوبلكس ، مروحة
نوع الموصل	LC ، SC ، FC ، ST ، MU ، MPO ، MTRJ ، D4 ، DIN ، SMA ، FDDI ، إسكون الخ.
كابل OD (أم)	0.9/1.6/1.8/2.0/2.4/2.8/3.0
نوع الواجهة النهائية	الكمبيوتر الشخصي	UPC	APC	UPC	UPC
خسارة Retun (DB)	>45	>50	>60	/
إدراج اختبار الانسحاب (DB)	<0.2		<0.3	<0.15
قابلية التبادل (DB)	<0.1		<0.15	<0.1
أوقات التزاوج	>1000
قوة مكافحة الشد (ن)	>70
نطاق درجة الحرارة (درجة)	-40~+80
