مربع توزيع الألياف قبل التوصيل

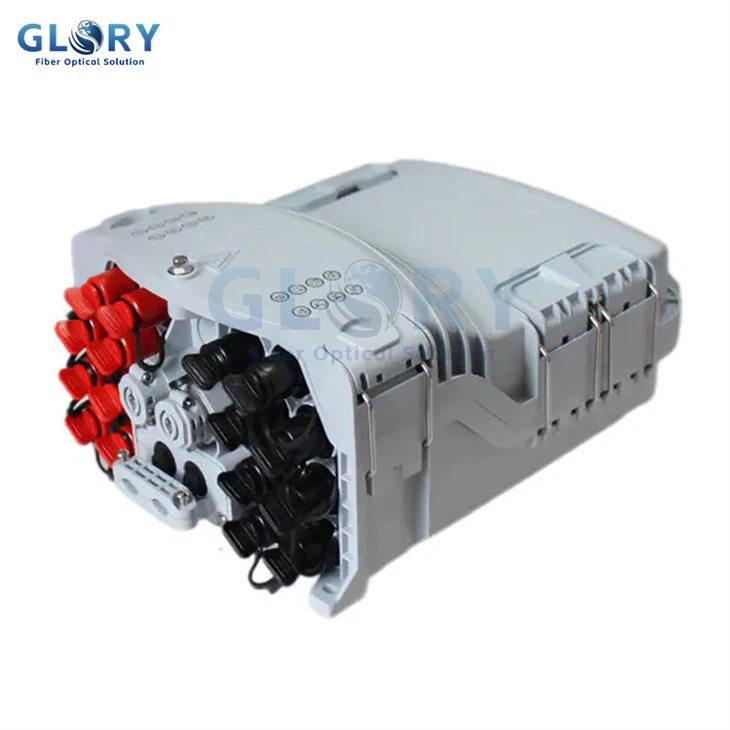

16 منافذ مربع توزيع الألياف قبل التوصيل



يعد مربع توزيع الألياف قبل التوصيل حلاً عالي الأداء لشبكات FTTX ، تم تصميمه لتبسيط نشر الألياف البصرية في البيئات الخارجية أو القاسية. يتميز نظام التوصيل والتشغيل هذا في الموقع ، ويتميز بتصميم مختلط المصنع مع موصلات مقاومة للماء SC ، مما يقلل من وقت التثبيت مع ضمان التوافق مع المعدات القياسية للصناعة مثل Huawei. يوفر IP 65- مساكن ABS\/PC المصنفة حماية قوية ضد الماء والغبار والتعرض للأشعة فوق البنفسجية ودرجات الحرارة القصوى. يدعم المربع 16 منفذًا قابلاً للتكوين مع تقسيم PLC متكامل ، مما يتيح اتصالًا عالي الكثافة لترابط الألياف السلس وتقسيمه وتخزينه. مصمم للمرونة ، فإنه يدعم القطب أو الجدار أو التثبيت الجوي. مثالي ل FTTH\/FTTX ، والبنية التحتية 5G ، ومشاريع المدينة الذكية ، فإنه يقلل من تكاليف العمالة والصيانة بنسبة 40 ٪ ويتوافق مع شهادات CE و ROHS و ISO.



يتميز مربع توزيع الألياف الألياف GL-FSN -0416 r بتقنية توصيل FastConnect FastConnect ، مما يتيح نشرًا أسرع وأبسط لشبكات FTTH. فهو يسهل الربط الألياف والإنهاء والانقسام بين الكابلات البصرية التوزيع والكابلات إسقاط مع حماية الألياف البصرية. يشتمل المربع على منفذ إدخال لكابل التوزيع ويدعم ما يصل إلى 16 مخرجات كابل FastConnect Drop. وهو متوافق مع اثنين من 1: 8 splitters (2 pcs).



تحديد:



اسم العنصر	مربع توزيع الألياف قبل التوصيل GL-FSN -0416 r
مقاس	319x214x133 مم
معدل IP	IP65
مادة	PC+ABS (رمادي)
قطر كابل الإدخال (مم)	Uncut 8-14 مم
قطر كابل ثقب الفرع (مم)	16 مم
السعة القصوى	48 ألياف
محول مقاوم للماء	16 جهاز كمبيوتر
نوع الخائن	2 PCS x8 Mini Type Splitter
درجة حرارة العمل	-40 درجة -+85
طريقة التثبيت	الجدار\/القطب\/التثبيت الجوي
درجة حرارة العمل	-40 درجة ~ +85
الرطوبة النسبية	أقل من أو تساوي 85 ٪ (+30 درجة)
الضغط الجوي	70kpa ~ 106kpa
البيانات الفنية الرئيسية	فقدان الإدراج: أقل من أو يساوي 0. 15db فقدان عودة UPC: أكبر من أو يساوي 50 ديسيبل فقدان إرجاع APC: أكبر من أو يساوي 60 ديسيبل

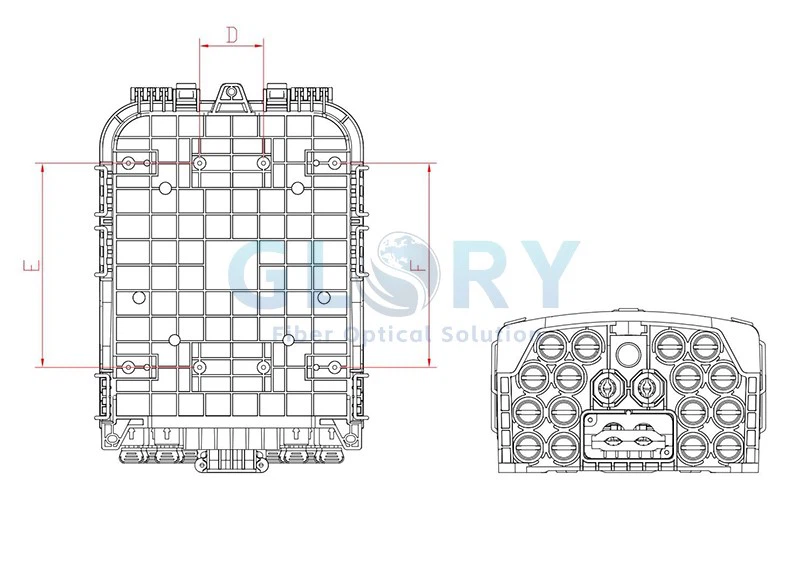

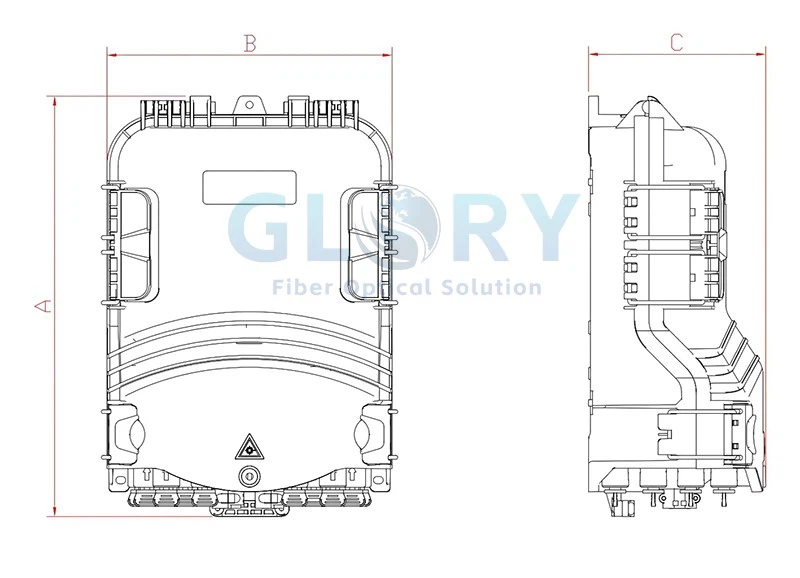

صور الحجم:

حجم المربع A X B X C (مم): 319.3x214x133 حجم التثبيت D X E X F (MM): 52 X 166 × 166

سمات:





• الحماية القوية: IP 65- حاوية مقاومة للماء\/مقاومة للغبار مع مواد PC+ABS متينة تضمن المرونة الخارجية.

• تصميم ما قبل التوصيل: إعداد التوصيل والتشغيل عبر الكابلات المُنهمة مسبقًا والصواني المعيارية للتثبيت السريع الخالي من الأدوات.

• السعة العالية: تدعم 16 منافذ الإخراج المقسمة (2 pcs 1 × 8 plc) وتخزين ما يصل إلى 1 مليون الألياف الزائدة.

• التثبيت متعدد الاستخدامات: تثبيت الجدار\/القطب\/الحامل مع الغدد الكابل وتوجيه مقاوم للماء للاستخدام الداخلي\/الخارجي.

• الأداء الأمثل: فقدان الإدراج المنخفض (أقل من أو يساوي 0.

• الأمان المحسن: التصميم القابل للقفل وصواني خالية من الأدوات ، حماية من العبث وتبسيط الصيانة.



التطبيقأتيوNS في رشبكات Elecommunication و CATV:



يلعب مربع توزيع الألياف المسبق لـ {0}} IP65 دورًا حيويًا في شبكات الاتصالات وشبكات CATV من خلال العمل بمثابة عقدة وتوزيع ألياف قوية وعالية الكثافة للبيئات الخارجية. تم تصميمه باستخدام حماية IP 65- ، وهو يضمن أداءً موثوقاً في الظروف القاسية ، بما في ذلك مقاومة الماء والغبار ودرجات الحرارة القصوى.



In telecommunication networks, the Fiber Distribution Box acts as a critical junction for connecting feeder cables from central offices to subscriber drop cables, enabling efficient signal distribution through integrated PLC splitters (1×8 or 1×16) and pre-terminated adapters (SC/APC, LC). Its double-layer design separates splicing/splitter modules (upper tray) from fiber storage (lower tray), simplifying maintenance while maintaining bend radius control (>40mm) لتقليل فقدان الإشارة.



بالنسبة لشبكات CATV ، فإنه يدعم تقسيم الإشارات البصرية وتوزيعها لخدمات تلفزيون الكابل ، مما يضمن نقل مستقرة للبيانات عالية البت وإشارات الفيديو. بالإضافة إلى ذلك ، تضمن ميزات الأمان مثل الأقفال المضادة للسرقة وإدارة الكابلات المنظمة الموثوقية طويلة الأجل والامتثال لمتطلبات قابلية التوسع في الشبكة.

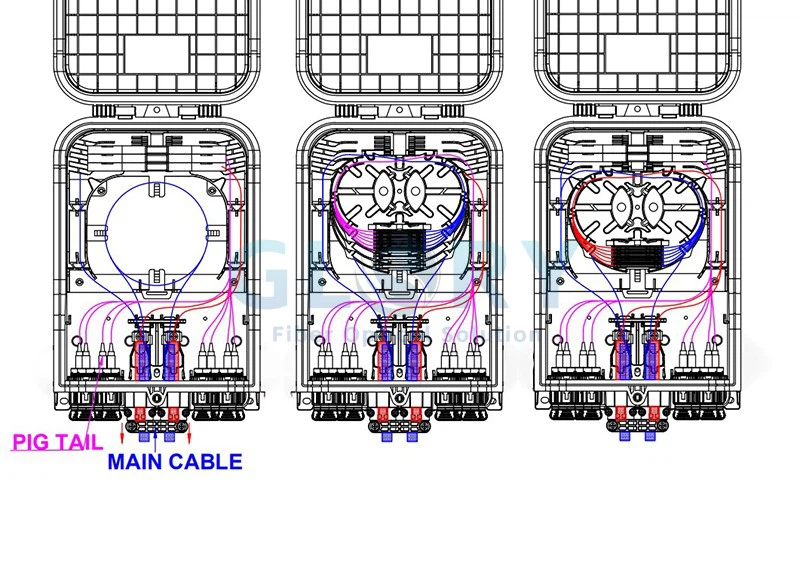

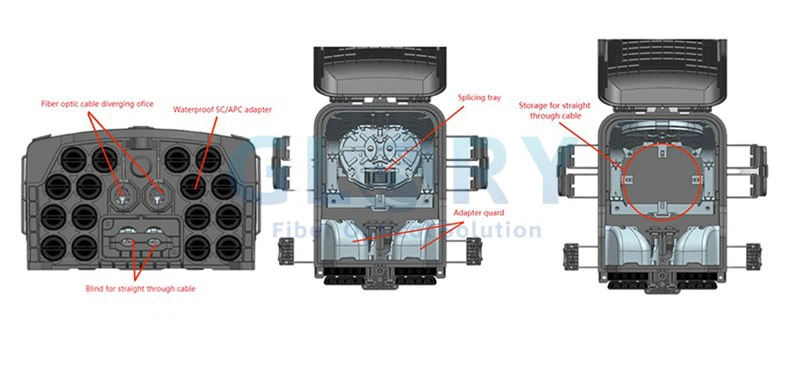

مسار الكابل الداخلي:

طريقة التثبيت:

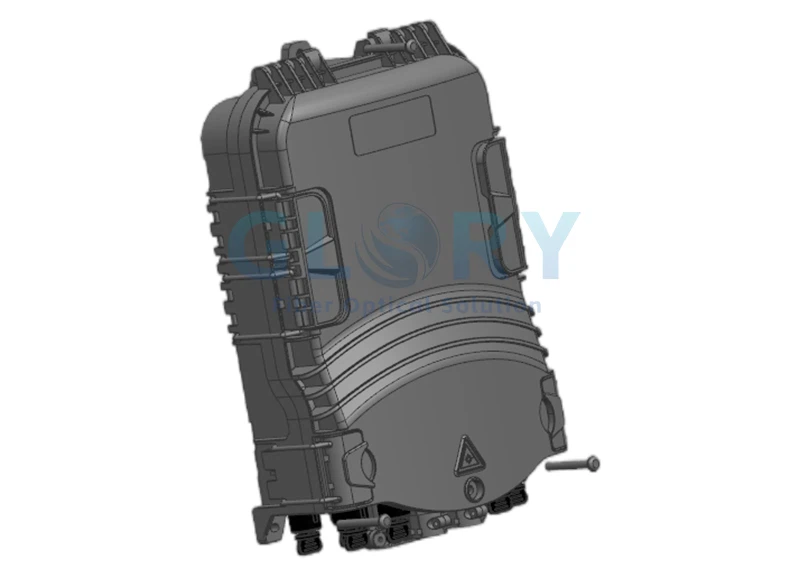

• التثبيت المثبت على الحائط

الحفر 3 ثقوب في الجدار وفقًا لحجم التثبيت ، استخدم التوسع التوسع φ7.5x40 ، وقم بتعيين مربع توزيع الخائن الألياف لمطابقة الثقوب واستخدام الترباس لإصلاحه.

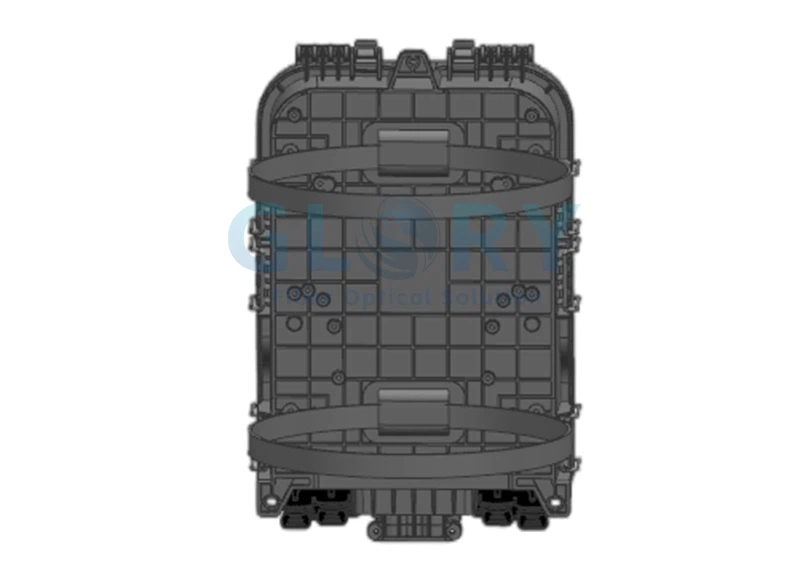

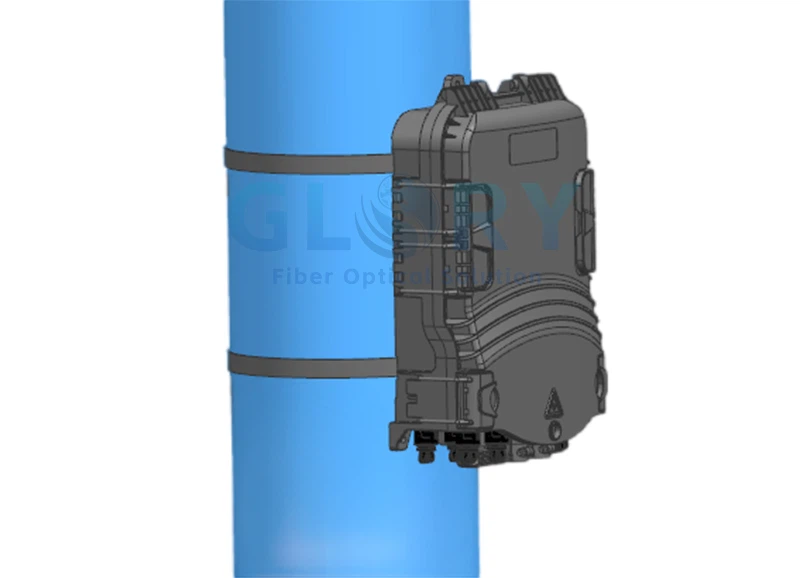

• القطب Fixingg

إصلاح قطعتين من الطوق إلى عمود الاتصالات

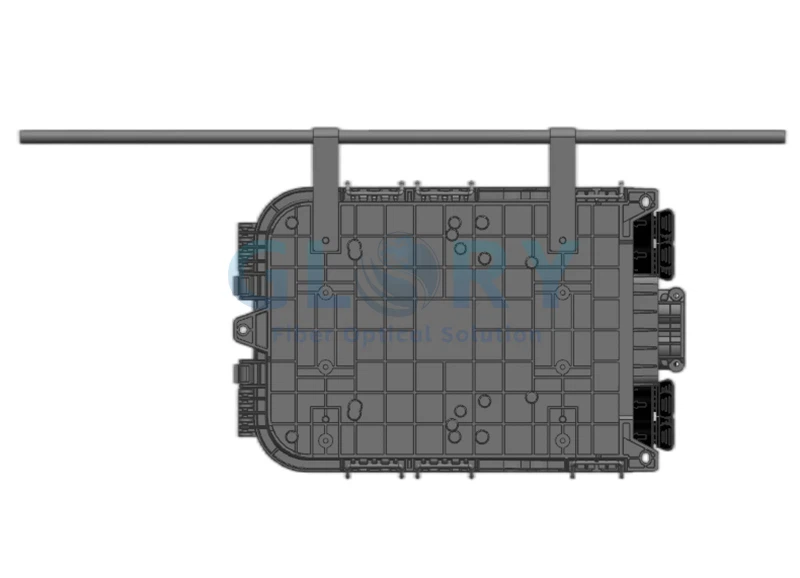

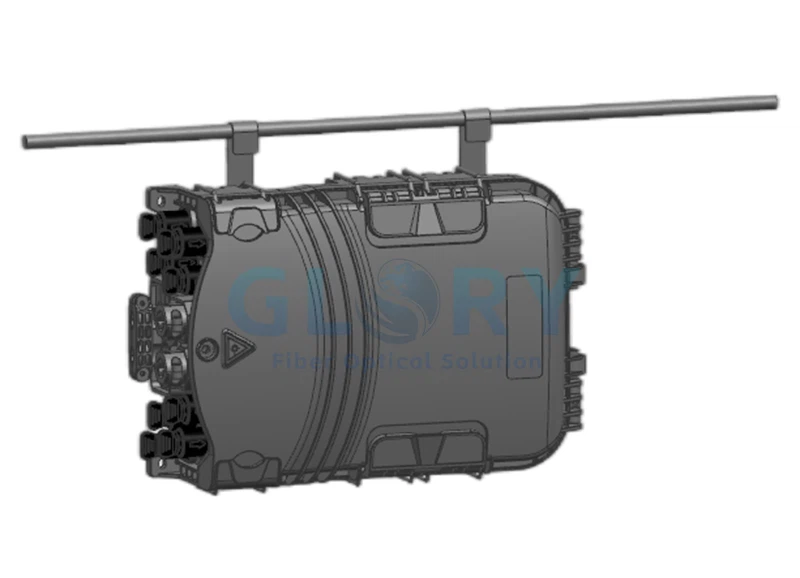

• التثبيت الجوي

قم بتثبيت الخطافات على كبل الألياف البصرية ، وقم بتثبيت اللوحة السفلية على جسم الصندوق ، ثم قم بتثبيته لمنع السقوط من السقوط.
