كابل إسقاط
النموذج: FTTH Fiber Singlemode SST Flat Drop Cable 4.5 × 7 مم خالية من هلام عازل لكابل التصحيح الصلب
توفر الكابلات العازلة SST-Drop راحة لتثبيت كابلات AltOS القياسية إلى جانب تصميم مبسط وأسلوب واحد يسهل الوصول بسهولة. هذا البديل العازلة يلغي الحاجة إلى الترابط والتأريض. الكابلات مدرجة في قائمة RUS (RDUP) وتتميز بمقاومة سحق ممتازة. متاح في التجميعات التي تم إنهاءها مسبقًا ، يعد متغير الكبل هذا اختيارًا مثاليًا لتطبيقات الإسقاط.
- مقدمة المنتج
4.5x7mm SST كابل إسقاط مسطح
تم تصميم Singlemode SST Flat Drop Cable 4.5x7mm لألياف فعالة وموثوقة لتركيبات المنزل (FTTH). يجمع هذا الكابل بين الميزات المبتكرة والتصميم العملي لتلبية متطلبات شبكات الاتصالات الحديثة عالية السرعة.
تتمثل الوظيفة الأساسية في هذا الكابل في تقديم اتصال بصري من الألياف العالية ذات الأداء العالي مباشرة إلى المنازل أو الشركات. تصميمه المسطح والأبعاد المدمجة (4.5 × 7 مم) يجعله مثاليًا للتركيبات في المساحات المحصورة ، مثل الجدران أو تحت الأرضيات. تضمن ألياف Singlemode جودة إشارة ممتازة وقدرات عرض النطاق الترددي العالي ، ودعم خدمات الإنترنت والصوت والفيديو عالية السرعة. يبسط البناء الخالي من الهلام المناولة والتركيب ، ويقلل من الفوضى والمضاعفات المحتملة أثناء الإعداد.
هياكل كابل إسقاط مسطحة:
|
أغراض |
وصف |
|
|
عدد الألياف |
1-2 |
|
|
مخزن مؤقت ضيق |
OD (مم): |
0.9±0.05 |
|
مادة: |
LSZH |
|
|
في غمد |
OD (مم): |
2.0~3.0 |
|
مادة: |
LSZH |
|
|
عضو القوة |
غزل أراميد |
|
|
عضو القوة |
G-FRP-1.6mm |
|
|
غمد |
سماكة: |
غير . 0.8 مم |
|
مادة: |
HDPE |
|
|
OD من الكابل (مم) |
4.5*7.0mm ± 0.3 |
|
|
وزن صافي (كجم/كم) |
38 |
|
مواصفات الألياف الضوئية:
|
أغراض |
الوحدات |
مواصفة |
|
|
نوع الألياف |
|
G652D |
G657A |
|
التوهين |
ديسيبل/كم |
1310nm أقل من أو يساوي 0.36 1550nm أقل من أو يساوي 0.22 |
|
|
تشتت لوني |
PS/NMM |
1310nm أقل من أو يساوي 3.5 1550nm أقل من أو تساوي 18 1625nm أقل من أو يساوي 22 |
|
|
Zero Dispersion Slope |
PS/nm2.km |
أقل من أو يساوي 0.092 |
|
|
الصفر تشتت الطول الموجي |
نانومتر |
1300 ~ 1324 |
|
|
الطول الموجي القطع (LCC) |
نانومتر |
أقل من أو يساوي 1260 |
|
|
التوهين مقابل الانحناء (60mm x100turns) |
ديسيبل |
(نصف قطر 30 ملم ، 100Ring) أقل من أو يساوي 0.1 @ 1625nm |
(نصف دائرة نصف قطرها 10 ملم ، 1Ring) أقل من أو يساوي 1.5 @ 1625nm |
|
قطر حقل الوضع |
مم |
9.2 ± 0.4 في 1310nm |
9.2 ± 0.4 في 1310nm |
|
تركيز الأساس |
مم |
أقل من أو يساوي 0.5 |
أقل من أو يساوي 0.5 |
|
قطر الكسوة |
مم |
125±1 |
125±1 |
|
الكسوة غير الدائرية |
% |
أقل من أو يساوي 0.8 |
أقل من أو يساوي 0.8 |
|
قطر الطلاء |
مم |
245±5 |
245±5 |
|
اختبار إثبات |
GPA |
أكبر من أو يساوي 0.69 |
أكبر من أو يساوي 0.69 |
الأداء الميكانيكي والبيئي كابل إسقاط:
|
لا. |
أغراض |
طريقة الاختبار |
معايير القبول |
|
1 |
اختبار التحميل الشد |
طريقة الاختبار: IEC 60794-1-E1 - الحمل الطويل: 350n - الحمل القصير الشد: 800n - طول الكابل: أكبر من أو يساوي 50 مترًا |
- زيادة التوهين@1550nm: أقل من أو يساوي 0.1db - لا سترة تكسير وكسر الألياف |
|
2 |
اختبار المقاومة سحق |
طريقة الاختبار: IEC 60794-1-E3 - الحمل الطويل: 300 N/100mm - تحميل قصير: 1000 N/100mm وقت تحميل: 1 دقيقة |
- زيادة التوهين@1550nm: أقل من أو يساوي 0.1db - لا سترة تكسير وكسر الألياف |
|
3 |
اختبار مقاومة التأثير |
طريقة الاختبار: IEC 60794-1--E4 - ارتفاع التأثير: １ ｍ - تأثير التأثير: 450ｇ - نقطة التأثير: أكبر من أو تساوي 5 - تردد التأثير: أكبر من أو يساوي 3/نقطة |
- زيادة التوهين@1550nm: أقل من أو يساوي 0.1db - لا سترة تكسير وكسر الألياف |
|
4 |
الانحناء المتكرر |
طريقة الاختبار: IEC 60794-1-E6 - قطر المنديل: 20d (D=قطر الكابل) - وزن الموضوع: 15 كجم - تردد الانحناء: 30 مرة - سرعة الانحناء: 2S/الوقت |
- زيادة التوهين@1550nm: أقل من أو يساوي 0.1db - لا سترة تكسير وكسر الألياف |
|
5 |
اختبار الالتواء |
طريقة الاختبار: IEC 60794-1-E7 - الطول: 1M - وزن الموضوع: 25 كجم - زاوية: ± 180 درجة - التردد: أكبر من أو يساوي 10/نقطة |
- زيادة التوهين@1550nm: أقل من أو يساوي 0.1db - لا سترة تكسير وكسر الألياف |
|
6 |
اختبار اختراق المياه |
طريقة الاختبار: IEC 60794-1-F5B - ارتفاع رأس الضغط: 1M - طول العينة: 3M - وقت الاختبار: 24 ساعة |
- لا تسرب من خلال نهاية الكابل المفتوحة |
|
7 |
اختبار دراجات درجة الحرارة |
طريقة الاختبار: IEC 60794-1-F1 - خطوات درجة الحرارة: ＋20 درجة ، －40 درجة ، ＋ 70 درجة ، ＋ 20 درجة - وقت الاختبار: 24 ساعة/خطوة - فهرس الدورة: 2 |
- زيادة التوهين@1550nm: أقل من أو يساوي 0.1db - لا سترة تكسير وكسر الألياف |
|
8 |
انخفاض الأداء |
طريقة الاختبار: IEC 60794-1-E14 - اختبار طول: 30 سم نطاق درجة الحرارة: 70 ± 2 درجة - وقت الاختبار: 24 ساعة |
- لا يوجد مركب ملء يتسرب |
|
9 |
درجة حرارة |
التشغيل: -40 درجة ~ +60 درجة المتجر/النقل: -50 درجة ~ +70 درجة التثبيت: -20 درجة ~ +60 درجة |
|
سمات:
• ألياف Singlemode: توفر اتصال عالي السرعة وعالي النطاق.
• إسقاط تصميم كابل مسطح: أبعاد 4.5 × 7 مم لسهولة التثبيت في المساحات الضيقة.
• البناء العازلة: يلغي الحاجة إلى الترابط والتأريض.
• خالية من الهلام: يبسط المناولة والتركيب ، وتقليل الفوضى.
• غمد متين: مقاوم للطقس من أجل الأداء الموثوق به في بيئات مختلفة.
• الخيارات المسبقة المسبقة: متاحة للنشر السريع والسهل.
• تطبيق متعدد الاستخدامات: مناسب لكل من المنشآت FTTH السكنية والتجارية.

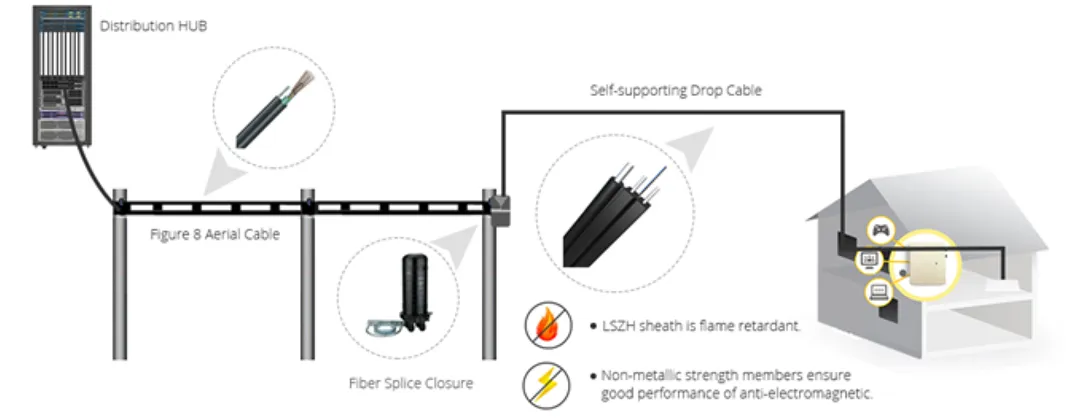

تطبيق كابل الإسقاط:
• منشآت FTTH السكنية: مثالية لتوصيل المنازل بشبكات الألياف عالية السرعة ، وذلك بفضل تصميمها المدمج وسهولة التثبيت.
• الاستخدام التجاري: مناسب للبيئات التجارية الصغيرة إلى المتوسطة الحجم حيث يلزم اتصال الألياف الفعالة.
• التثبيت متعدد الاستخدامات: يسمح التصميم المسطح الخالي من الهلام بالتركيب المرن في سيناريوهات مختلفة ، بما في ذلك التركيب على طول الأسطح أو التوجيه عبر المساحات الضيقة. يضمن بناءها القوي أداءً موثوقاً به عبر بيئات وظروف مختلفة.
