هل تعرف كيفية اختيار الكابل البصري المناسب؟

ما هو الكابل البصري؟

تنقل الكابلات الضوئية البيانات على شكل نبضات ضوئية من خلال زجاج مرن نقي بصريًا. تتكون الكابلات الضوئية من خمسة أجزاء: القلب، والكسوة، والطلاء، وأجزاء التسليح، والغلاف الخارجي. يتكون القلب من - ثاني أكسيد السيليكون عالي النقاء (SiO2) وكمية صغيرة من المنشطات، القادرة على نقل نبضات الضوء الناتجة عن الليزر أو الثنائيات الباعثة للضوء (LEDs). الكسوة عبارة عن طبقة رقيقة من الزجاج (مع معامل انكسار يختلف عن معامل انكسار النواة)، والتي تحيط وتحمي قلب الألياف الضوئية وتعكس الضوء مرة أخرى إلى القلب، مما يسمح للإشارة الضوئية بالانتشار على طول طول الألياف الضوئية. تم تصميم طبقة الطلاء لامتصاص الصدمات ومنع الانحناء المفرط وتعزيز القلب. تم تصميم أجزاء التسليح لحماية قلب الألياف من التوتر والضغط الزائدين، خاصة أثناء التثبيت. يمكن للغلاف الخارجي حماية الألياف الضوئية من الصدمات والرطوبة والمؤثرات الخارجية الأخرى.

اقتراحات لاختيار الكابل البصري المناسب

1. نوع الكابل البصري

أولاً، يجب علينا اختيار الكابلات الضوئية ذات الوضع الواحد-(SM) أو الكابلات الضوئية ذات الوضع المتعدد-اعتمادًا على تطبيقات الشبكة ومواصفاتها. بشكل عام، تُستخدم الألياف الضوئية SM للمسافات الطويلة- والتطبيقات الخارجية، بينما تُستخدم الكابلات الضوئية متعددة الأوضاع MM للمسافات القصيرة- والتطبيقات الداخلية.



2. عدد نوى الألياف الضوئية

بعد اختيار نوع الألياف الضوئية، نحتاج إلى حساب عدد الألياف الضوئية المطلوبة لبناء الشبكة. يعتمد هذا إلى حد كبير على مقياس FTTX (الألياف إلى x) وODN (شبكة التوزيع الضوئية) بالإضافة إلى نوع الكابل البصري المستخدم.
يمكن أن تحتوي الكابلات الضوئية الأساسية من مركز البيانات إلى صندوق التوزيع على نواة كابل تتراوح من 24 إلى 288. عدد النوى في الكابلات الضوئية للتوزيع أصغر مقارنة بعدد النوى في الكابلات الضوئية الأساسية. تكون الكابلات الضوئية الواردة FTTH بشكل عام ذات نواة واحدة أو ثنائية النواة.



3. بيئة النشر

نحتاج أيضًا إلى النظر في هيكل الكابل البصري ومادته بناءً على موقع نشره.

في الهواء الطلق

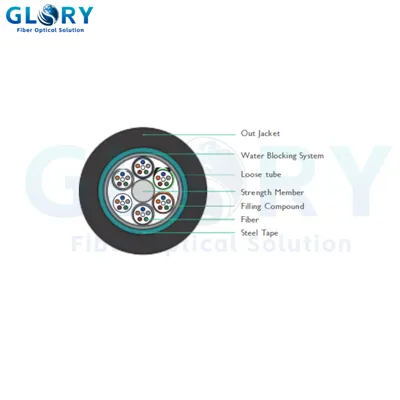

عندما تكون هناك حاجة إلى -كابلات بصرية مدفونة مباشرة في الخارج، فإن الكابلات الضوئية المدرعة ذات الطبقة الأنبوبية السائبة هي الخيار الأفضل. يوفر هذا الكابل البصري حماية من الضغط لكل من الألياف الضوئية والكابل نفسه.

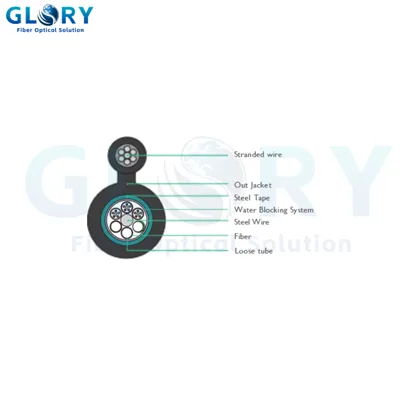

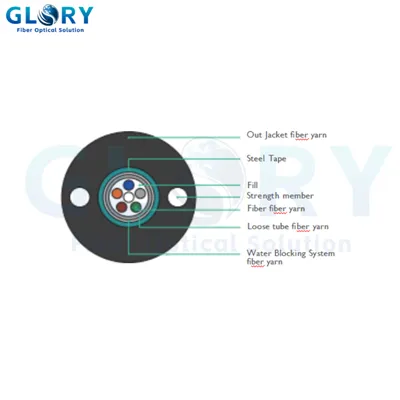

عندما تكون في بيئة علوية، فإن الكابلات الضوئية التي يمكنها تحمل وزنها هي الخيار الأفضل. تحتوي الكابلات الضوئية ذاتية الدعم- على مكونات معززة، مثل الأسلاك الفولاذية الإضافية أو FRP أو الأراميد، لتوفير قوة الشد. أكثر الكابلات الضوئية ذاتية الدعم شيوعًا- هي الكابلات الضوئية ذات الشكل -الكابلات الضوئية وكابلات ADSS الضوئية.

داخلي
يجب أن تكون خصائص مثبطات اللهب والدخان المنخفض والخالية من الهالوجين-(LSZH) للكابلات الضوئية هي أول ما ننتبه إليه عند استخدام الكابلات الضوئية داخل المباني. في ظل الظروف العادية، يمكننا التأكد من درجة مثبطات اللهب ومواد الغلاف ذات الدخان المنخفض والصفر الهالوجين والكابلات الضوئية الأخرى.

في بيئات خطوط الأنابيب، تعد أنواع مثبطات اللهب (FR) والهالوجين منخفض الدخان (LSZH) هي الاختيارات الأكثر ملاءمة للكابلات الضوئية. في البيئات الداخلية المكشوفة، يجب استخدام الكابلات الضوئية المقاومة للهب -والمنخفضة الدخان الخالية من الهالوجين (LSZH).

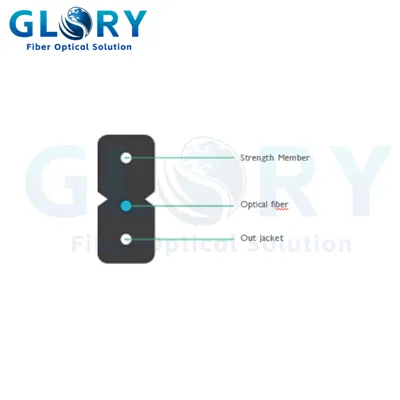

يمكن للألياف الضوئية المغلفة- المحكمة أن توفر خصائص ميكانيكية ممتازة، مثل قطر الانحناء الصغير والنعومة وسهولة التجريد، مما يجعلها مناسبة للتطبيقات الداخلية.





مبنى

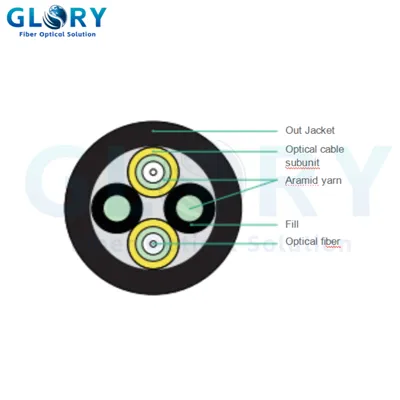

عند مد الكابلات رأسيًا أو أفقيًا في المباني، يوصى باختيار كابلات ضوئية مغلفة - محكمة، أو كابلات ضوئية مجمعة (النوع D-)، أو كابلات ضوئية فرعية (النوع B-).



4. الموصل

تلعب الموصلات دورًا حاسمًا في إنشاء شبكة ألياف ضوئية آمنة. تشمل الأنواع الرئيسية للموصلات ST وFC وSC وLC وMTP. يعد موصل ST هو الموصل الأكثر شيوعًا في شبكات الاتصالات. إنه محمل بنابض-، مما يعني أنه يمكن توصيله وتفكيكه بسهولة شديدة. يتميز FC بجسم ملولب ويستخدم بشكل رئيسي في البيئات ذات الاهتزازات العالية-والألياف الضوئية المستقطبة والألياف الضوئية SM. SC عبارة عن موصل سريع- يمكن قفله عن طريق الدفع والسحب البسيط. يتم استخدامه بشكل أساسي في الألياف الضوئية SM والشبكات المزدوجة وCATV ومحولات الوسائط وFTTX. LC هو موصل طويق خزفي قياسي، وهو نصف حجم موصل SC. يتم استخدامه بشكل أساسي في الألياف الضوئية SM، ومراكز البيانات، وشبكات المناطق المحلية، وFTTH، وCATV، وما إلى ذلك. يوفر موصل MTP/MPO موصلًا عالي الأداء ومتعدد-النواة يُستخدم في مراكز البيانات.

ملخص

في الختام، هناك العديد من العوامل التي نحتاج إلى أخذها في الاعتبار عند اختيار الكابل البصري المناسب. في ظل هذه الظروف، أعتقد أنه يمكنك اختيار الكابل البصري الأنسب.
