تحليل أوضاع الألياف الضوئية في أنظمة الاتصالات
Nov 14, 2025| في مجال اتصالات الألياف الضوئية، يعد "الوضع" مفهومًا أساسيًا يحدد خصائص إرسال الإشارات الضوئية ويؤثر في النهاية على أداء نظام الاتصال بأكمله. فيما يلي تحليل مفصل لأنماط الألياف.
1. التعريف الأساسي للأوضاع
في الألياف الضوئية، يشير "الوضع" إلى توزيع مكاني محدد أو مسار تتبعه موجات الضوء أثناء انتشارها عبر قلب الألياف.
يتوافق كل وضع مع نمط توزيع المجال الكهرومغناطيسي الفريد، والذي يتم تحديده بواسطة بنية الألياف وظروف الحدود.
يمكن فهم الأوضاع على أنها "قنوات" منفصلة يتم من خلالها توجيه الضوء عبر الانعكاسات والانتشار داخل القلب. من وجهة نظر النظرية الكهرومغناطيسية، فإن الوضع هو حل لمعادلات ماكسويل في ظل ظروف حدودية محددة.
يمكن التعبير عن توزيع المجال الكهربائي للوضع كـ E (x,y,z,t)=E (x,y)ei(ωt− z)، حيث E (x,y) هو توزيع المجال العرضي، وهو ثابت الانتشار.
2. الألياف ذات الوضع الفردي-في مقابل الألياف ذات الوضع المتعدد-

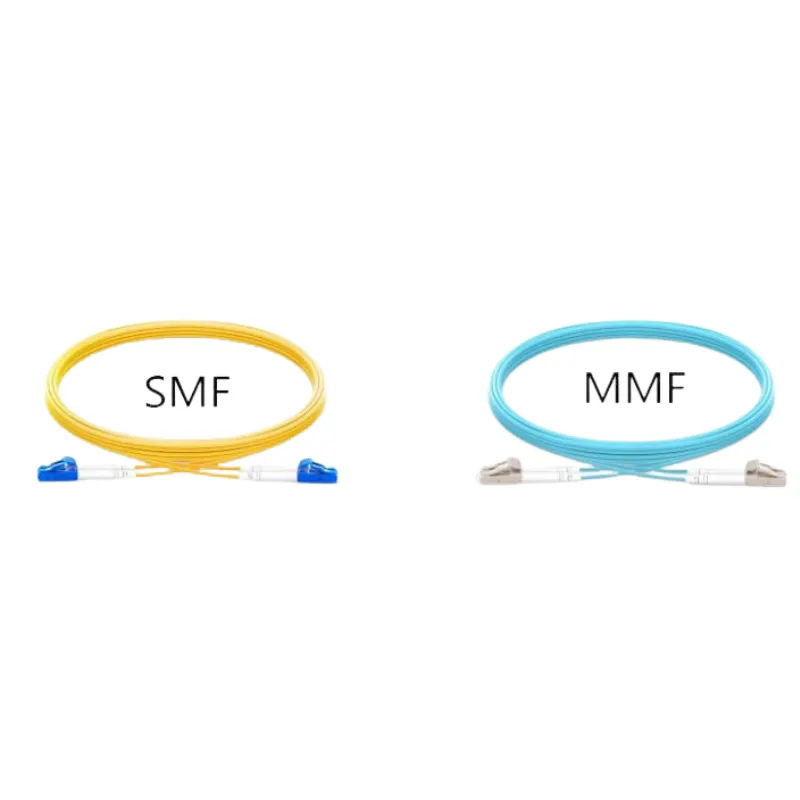

استنادًا إلى عدد الأوضاع المدعومة، يتم تصنيف الألياف الضوئية بشكل أساسي إلى ألياف أحادية الوضع (SMF) وألياف- متعددة الأوضاع (MMF)، والتي تختلف بشكل كبير في البنية والخصائص:
|
ملكية |
ألياف أحادية الوضع -(SMF) |
ألياف متعددة الأوضاع (MMF) |
|---|---|---|
|
القطر الأساسي |
صغير (عادة 8-10 ميكرومتر) |
كبيرة (عادة 50 أو 62.5 ميكرومتر) |
|
عدد الأوضاع |
يدعم وضع واحد فقط (الوضع الأساسي) |
يدعم مئات الأوضاع |
|
مصدر الضوء |
أجهزة الليزر (تنتج ضوءًا قريبًا من الوضع-أحادي-) |
مصابيح LED أو أجهزة الليزر-منخفضة التكلفة (المزيد من الضوء المتناثر) |
|
تشتت |
تشتت مشروط ضئيل؛ المواد وتشتت الدليل الموجي موجود |
تشتت مشروط كبير، مما تسبب في توسيع النبض |
|
عرض النطاق الترددي والمسافة |
نطاق ترددي عالي، مناسب للإرسال لمسافات طويلة-(يصل إلى عشرات الكيلومترات) |
عرض نطاق ترددي أقل، مناسب للإرسال لمسافات قصيرة-(عادةً أقل من 2 كم) |
|
يكلف |
ارتفاع تكلفة الألياف والليزر |
انخفاض تكلفة الألياف، وموصلات ومصادر أكثر اقتصادا |
|
التطبيقات النموذجية |
العمود الفقري للاتصالات، والاتصالات -بعيدة المدى، والكابلات البحرية |
شبكات المناطق المحلية (LAN)، مراكز البيانات، كابلات المباني |
يسمح القطر الأساسي الصغير لـ SMF فقط للوضع الأساسي بالانتشار على طول محور الألياف، مما يؤدي تقريبًا إلى القضاء على التشتت المشروط. يتيح ذلك للإشارات السفر لمسافات أطول بأقل قدر من التشويه. في المقابل، يسمح النواة الأكبر لـ MMF بانتشار أوضاع متعددة في وقت واحد. ومع ذلك، فإن أطوال المسار المختلفة لهذه الأوضاع تؤدي إلى تشتت مشروط، مما يؤدي إلى توسيع نبضات الإشارة ويحد من عرض النطاق الترددي ومسافة الإرسال.
3. كيف تعمل الأوضاع
تحصر الألياف الضوئية الضوء داخل النواة من خلال مبدأ الانعكاس الداخلي الكلي. عندما ينتقل الضوء في قلب معامل الانكسار -العالي- ويصطدم بالواجهة مع غلاف معامل الانكسار - السفلي بزاوية أكبر من الزاوية الحرجة، فإنه ينعكس بالكامل مرة أخرى إلى القلب.
فيسمفينتشر الضوء في خط مستقيم تقريبًا، متبعًا مسارًا واحدًا.
فيممف، ينعكس الضوء بزوايا مختلفة، مما يشكل مسارات متعددة (على سبيل المثال، تنعكس أوضاع الترتيب المنخفض- بشكل أقل تكرارًا، بينما تنعكس أوضاع الترتيب العالي-في كثير من الأحيان). الاختلافات في أطوال المسار تسبب اختلافات في وقت وصول نبضات الضوء، مما يؤدي إلى تشتت مشروط.
تسمح تقنيات التحكم في الوضع المتقدمة، مثل تلك التي تعتمد على تحويل فورييه الجزئي، بالتعديل المكاني والطوري لحالات اقتران الوضع، مما يتيح تحليل الوضع الفعال وتحليل أوضاع الترتيب الأعلى-.
4. تأثير الأوضاع على أداء النظام
عرض النطاق الترددي والمسافة: يوفر SMF نطاقًا تردديًا أعلى وهو مناسب للاتصالات البعيدة-بسبب التشتت المشروط الذي لا يُذكر. يوفر MMF، المحدود بالتشتت المشروط، نطاقًا تردديًا أقل ويستخدم بشكل عام للارتباطات ذات المسافة القصيرة-.
جودة الإشارة: يمكن أن يتسبب التشتت المشروط في تداخل النبض وزيادة معدلات الخطأ في البتات. يقدم SMF عمومًا جودة إشارة فائقة؛ يتطلب MMF غالبًا تصميمات فهرس متدرجة- أو تقنيات تعويض الوضع لتقليل التشتت.
اعتبارات التكلفة: تعتبر أنظمة MMF (مصادر الضوء والموصلات) أقل تكلفة ومثالية للتطبيقات قصيرة المدى-. على الرغم من أن مكونات SMF تكلف أكثر، إلا أنها أكثر ملاءمة للنقل عالي السرعة-والطويل-على المدى الطويل.
تساعد تصميمات الألياف الناشئة وتقنيات مراقبة الوضع، مثل جميع-أجهزة مراقبة وضع الألياف المستندة إلى أجهزة قياس تداخل Mach-Zehnder، في إدارة الخسائر المعتمدة على الوضع-MDL وتحسين سلامة الإشارة في الأنظمة المتقدمة.
5. سيناريوهات التطبيق
وضع ألياف واحد-مفرد: يستخدم بشكل أساسي في الشبكات الأساسية للاتصالات، وروابط المسافات الطويلة-(على سبيل المثال، اتصالات المدينة-إلى-المدينة)، والكابلات البحرية، وغيرها من سيناريوهات النطاق الترددي العالي-والخسارة المنخفضة-.
ألياف متعددة الأوضاع-: شائع في مراكز البيانات، والشبكات المحلية للمؤسسات، وشبكات الحرم الجامعي، وغيرها من بيئات النطاق الترددي-القصيرة والعالية-.
6. الاتجاهات المستقبلية
لزيادة قدرة الألياف، يقوم الباحثون بتطويرعدد قليل من-ألياف الوضعومسافة -تعدد الإرسال بالتقسيم (SDM)التقنيات التي تنقل أوضاعًا مستقلة متعددة في وقت واحد داخل ليف واحد. تتحكم هذه الأساليب بدقة في خصائص الوضع لتعزيز عرض النطاق الترددي دون زيادة التشتت بشكل ملحوظ. على سبيل المثال، تُظهِر الألياف-المتعددة النواة (CC-MCF) وتقنيات إدارة الوضع المتقدمة نتائج واعدة للجيل-من الكابلات العابرة للمحيطات وأنظمة الاتصالات عالية الكثافة-المكانية.
ملخص
يعد فهم أوضاع الألياف الضوئية أمرًا ضروريًا لتصميم أنظمة اتصالات بصرية فعالة. تتيح الألياف ذات الوضع الواحد-فقدان-منخفض، ونطاق ترددي عالي-إرسال لمسافات طويلة-من خلال وضع واحد، بينما توفر الألياف- متعددة الأوضاع حلولاً فعالة من حيث التكلفة-للتطبيقات قصيرة المدى-. من المتوقع أن تعمل تقنيات تعدد الإرسال في الوضع المستقبلي على زيادة حدود سعة الألياف.
