كيفية تثبيت لوحة الوجه ftth في جدار الأسمنت الألياف؟

يمكن أن يبدو تثبيت لوحة وجه FTTH في جدار الأسمنت الألياف بمثابة مهمة شاقة ، ولكن مع الأدوات المناسبة والمواد ونهج منهجي ، يمكن تحقيقها بكفاءة وفعالية. كمورد لألواح FTTH عالية الجودة ، أنا هنا لإرشادك خلال العملية بأكملها ، مع التأكد من تحقيق التثبيت المهني والوظيفي.

فهم الأساسيات

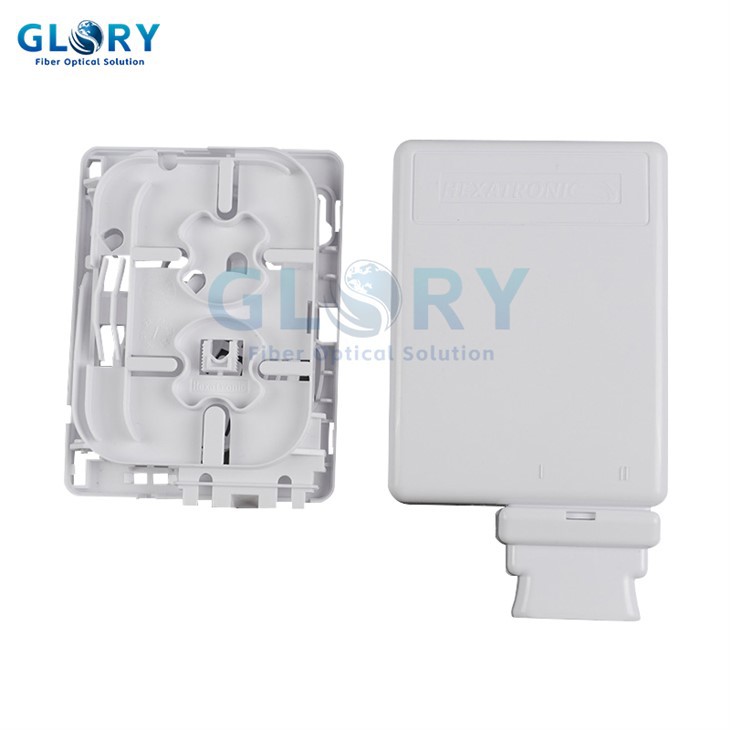

قبل الغوص في عملية التثبيت ، دعونا أولاً نفهم ماهية لوحة الوجه. ولوحة الوجههو مكون حاسم في شبكة الألياف إلى المنزل (FTTH). إنه بمثابة الواجهة بين كبلات الألياف الضوئية الداخلية وأجهزة المستخدم ، مثل أجهزة التوجيه أو المودم أو المربعات العليا. الالألياف البصرية الوجهيوفر طريقة أنيقة ومنظمة لإنهاء كابلات الألياف البصرية ، وحمايتها من التلف وضمان انتقال إشارة موثوق.

الأدوات والمواد المطلوبة

• أدوات:
  • شريط قياس
  • قلم رصاص
  • الحفر مع بتات الحفر المناسبة (بت البناء لجدار الأسمنت الألياف)
  • مفك البراغي
  • سكين فائدة
  • الألياف البصرية cleaver
  • اندماج مجموعة أو طقم لصق الميكانيكية
  • روابط الكابل
• مواد:
  • لوحة الوجه ftth
  • كابلات الألياف البصرية
  • سدادات الجدار (مناسبة لجدران الأسمنت الألياف)
  • مسامير
  • قبعات الغبار لموصلات الألياف

الخطوة 1: التخطيط والإعداد

• اختر الموقع: حدد موقعًا مناسبًا على جدار الأسمنت الألياف لتثبيت لوحة الوجه. يجب أن يكون الموقع يمكن الوصول إليه بسهولة ، بعيدًا عن مصادر الحرارة والرطوبة والأضرار المادية. يجب أن يكون أيضًا قريبًا من أجهزة المستخدم لتقليل طول كابلات الألياف البصرية.
• القياس والعلامة: استخدم شريط قياس لقياس أبعاد لوحة الوجه. حدد مركز منطقة التثبيت على الحائط بقلم رصاص. تأكد من أن العلامات مستوية ومستقيمة.

الخطوة 2: حفر الثقوب

• حدد بتات الحفر: للحصول على جدار أسمنت من الألياف ، ستحتاج إلى حفر البناء. يجب أن يتطابق حجم بت الحفر مع حجم سدادات الجدار التي تستخدمها.
• حفر الثقوب: حفر الثقوب بعناية في المواقع المحددة على الحائط. تطبيق ضغط لطيف أثناء الحفر لتجنب تكسير الأسمنت الألياف. بمجرد حفر الثقوب ، قم بتنظيفها لإزالة أي غبار أو حطام.

الخطوة 3: إدخال سدادات الجدار

• اختر سدادات الجدار الأيمن: حدد سدادات الجدار المناسبة لجدران الأسمنت الألياف. تم تصميم هذه المقابس لتوفير تعليق آمن في المواد الصلبة والهشة.
• أدخل مقابس الجدار: أدخل مقابس الجدار في الثقوب المحفورة. استخدم مطرقة للضغط عليها برفق حتى يتم تدفقها مع سطح الجدار.

الخطوة 4: تصاعد لوحة الوجه

• قم بمحاذاة لوحة الوجه: ضع لوحة الوجه FTTH على مقابس الجدار ومحاذاة ثقوب المسمار على لوحة الوجه مع سدادات الجدار.
• تأمين لوحة الوجه: استخدم مفك البراغي لإدخال البراغي من خلال فتحات المسمار في لوحة الوجه وفي مقابس الجدار. تشديد البراغي بحزم ، ولكن احرص على عدم التجاوز وتلف لوحة الوجه أو الجدار.

الخطوة 5: تثبيت كابل الألياف البصرية

• قم بإعداد كابلات الألياف البصرية: استخدم سكين فائدة لتجريد السترة الخارجية لكابل الألياف البصرية بعناية ، وفضح الألياف الداخلية. احرص على عدم إتلاف الألياف الحساسة.
• إنهاء الألياف: هناك طريقتان شائعتان لإنهاء كابلات الألياف البصرية: الربط الانصهار والربط الميكانيكي.
  • الانصهار الربط: إذا كنت تستخدم جهاز Splicer Fusion ، فاتبع تعليمات الشركة المصنعة لتنظيف الألياف والتشبث بها وربطها. توفر هذه الطريقة خسارة منخفضة واتصال دائم.
  • الربط الميكانيكي: للربط الميكانيكي ، استخدم مجموعة لصق ميكانيكية. أدخل الألياف في حامل لصق واتبع تعليمات المجموعة لمحاذاة وتأمين الألياف.
• قم بتوصيل الكابلات بلوحة الوجه: بمجرد إنهاء الألياف ، قم بتوصيل الكابلات البصرية الألياف بالمنافذ المناسبة على لوحة الوجه. استخدم قبعات الغبار لحماية الموصلات عندما لا تكون قيد الاستخدام.

الخطوة 6: اختبار الاتصال

• مقياس الطاقة البصري: استخدم مقياس الطاقة البصري لاختبار الطاقة البصرية لاتصال الألياف البصرية. سيساعدك ذلك على ضمان نقل الإشارة بشكل صحيح وأنه لا توجد خسائر كبيرة.
• التفتيش البصري: إجراء فحص بصري من لوحة الوجه واتصالات الألياف البصرية. تحقق من أي اتصالات فضفاضة أو الكابلات التالفة أو علامات التثبيت غير الصحيح.

الخطوة 7: إنهاء اللمسات

• إدارة الكابلات: استخدم روابط الكابل لتنظيم وتأمين كابلات الألياف البصرية. هذا سوف يمنعهم من التشابك وتقليل خطر الضرر.
• تنظيف المنطقة: امسح لوحة الوجه والمنطقة المحيطة بها لإزالة أي غبار أو حطام. هذا سيعطي التثبيت مظهرًا نظيفًا ومهنيًا.

استكشاف الأخطاء وإصلاحها

• قوة إشارة منخفضة: إذا كنت تعاني من قوة إشارة منخفضة ، فتحقق من اتصالات الألياف البصرية لأي موصلات فضفاضة أو تالفة. قد تحتاج أيضًا إلى إعادة لصق الألياف إذا كانت هناك خسائر عالية.
• تلف الكابل: إذا لاحظت أي ضرر لكابلات الألياف البصرية ، مثل التخفيضات أو الخلل ، استبدل القسم التالف من الكابل.
• قضايا التثبيت: إذا لم يتم تثبيت لوحة الوجه بشكل آمن ، فتحقق من المسامير وقابس الجدار. تشديد البراغي أو استبدل سدادات الجدار إذا لزم الأمر.
